Назначение и область применения

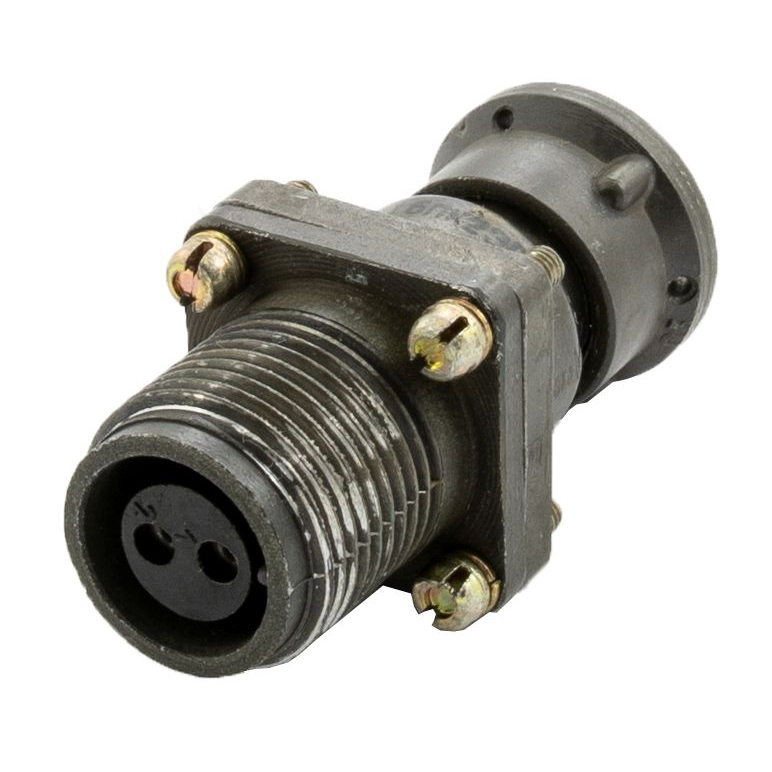

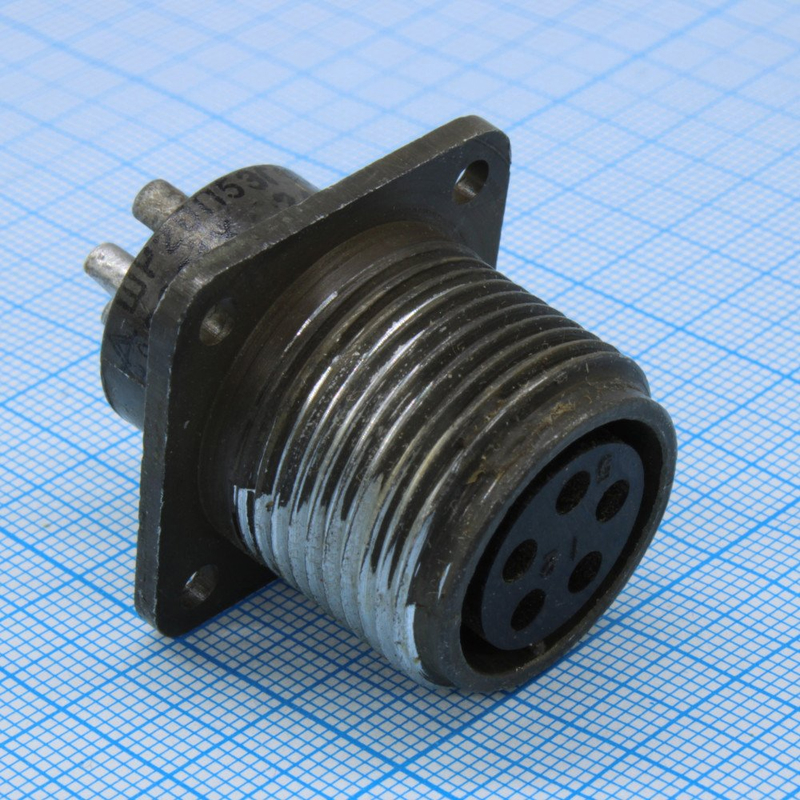

ШР12ПК1ЭГ2 представляет собой розетку низкочастотного цилиндрического соединителя общего назначения, выполненную в приборном (блочном) исполнении с прямым патрубком. Изделие предназначено для коммутации электрических цепей проводов, кабелей, узлов и блоков в составе электронной и радиотехнической аппаратуры, контрольно-измерительных приборов и промышленного оборудования.

Соединитель рассчитан на эксплуатацию как внутри помещений, так и в наружных условиях. При установке вне герметичных корпусов потребителю необходимо самостоятельно обеспечить защиту контактов и мест сочленения от прямого попадания пыли и влаги. Климатическое исполнение соответствует УХЛ по ГОСТ 15150-69, что допускает применение изделия в регионах с умеренным и холодным климатом.

Рабочий температурный диапазон составляет от минус 60 до плюс 60 градусов Цельсия. При длительной работе под максимальной токовой нагрузкой допустим перегрев контактов до температуры плюс 110 градусов Цельсия без потери электрических и механических характеристик.

Подтверждённые технические особенности

Изделие обладает следующими характеристиками, подтверждёнными производителем:

• Номинальный рабочий ток — 25 ампер.
• Максимальное напряжение — до 850 вольт амплитудного значения для цепей постоянного и переменного тока.
• Рабочий частотный диапазон — до 3 мегагерц.
• Диаметр контактов — 2,5 миллиметра, покрытие контактов — серебро.
• Переходное сопротивление контактов — не более 1 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.
• Допустимое количество сочленений и расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Конструкция розетки обеспечивает устойчивость к механическим нагрузкам. Изделие выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате, а также одиночные и многократные удары. Соединитель сохраняет работоспособность в условиях пониженного атмосферного давления, что расширяет сферу его применения.

Конструктивное исполнение и особенности монтажа

Приборное исполнение

Розетка ШР12ПК1ЭГ2 относится к категории приборных (блочных) соединителей. Такое исполнение предполагает установку изделия непосредственно на корпус прибора, панель или шасси аппаратуры. Прямой патрубок упрощает подвод кабеля и исключает дополнительные изгибы проводников в месте подключения, что особенно важно при монтаже в стеснённых условиях.

Цилиндрическая форма корпуса обеспечивает равномерное распределение механических напряжений при сочленении с ответной вилкой и способствует надёжной фиксации соединения. Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что положительно сказывается на стабильности электрического контакта в течение всего срока службы.

Рекомендации по применению

Соединитель предназначен для использования в составе радиоэлектронной аппаратуры, измерительных комплексов, лабораторного оборудования и промышленной автоматики. Благодаря широкому температурному диапазону и устойчивости к вибрациям, изделие может применяться в транспортном оборудовании, климатических камерах и мобильных измерительных установках.

При выборе ответной части следует учитывать, что розетка рассчитана на сопряжение с типоразмером ШР12. Электрические параметры указаны для стандартных условий эксплуатации. При работе на предельных значениях тока и напряжения рекомендуется предусмотреть дополнительный отвод тепла от контактной группы и контролировать температуру в зоне сочленения. Монтаж и обслуживание соединителя должны выполняться квалифицированным персоналом с соблюдением требований отраслевых стандартов по электробезопасности.

Изделие поставляется как самостоятельная единица, готовое к установке. Гарантийные обязательства и комплектность определяются условиями поставки конкретного изготовителя. Артикул товара — 51071, категория изделия — ШР12.
