Назначение и область применения

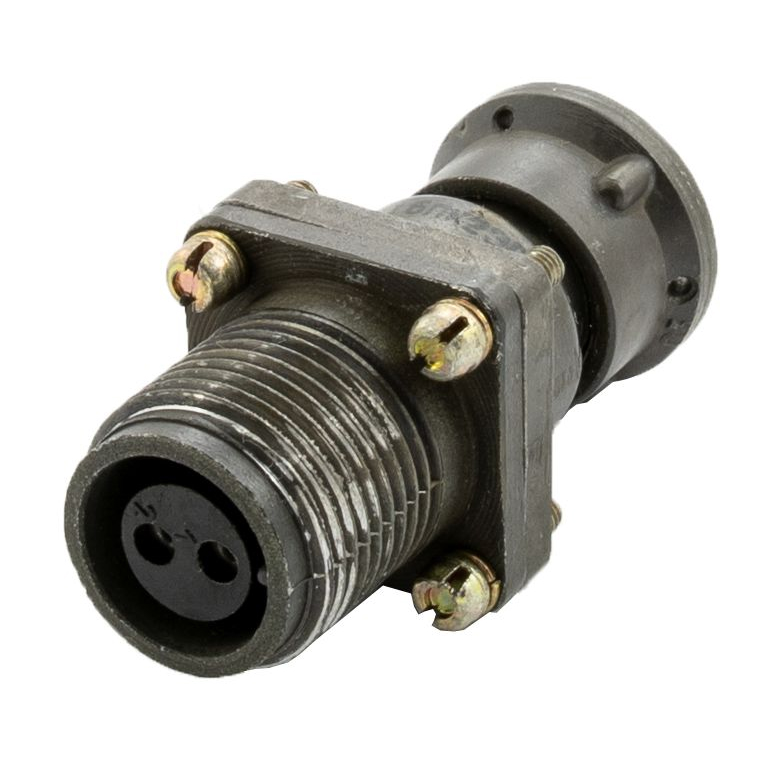

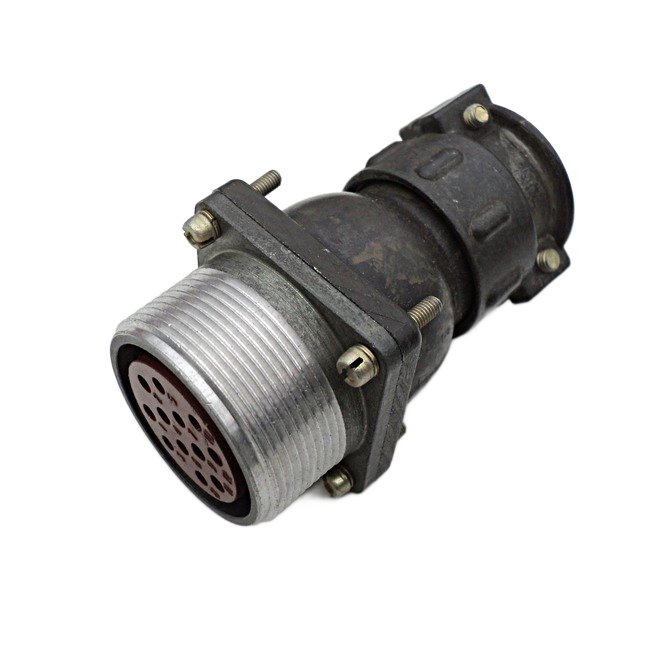

ШР12ПК1ЭГ2 «5» представляет собой приборную розетку цилиндрического низкочастотного соединителя серии ШР. Устройство предназначено для коммутации электрических цепей в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и других технических средств, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения.

Соединитель относится к негерметичным цилиндрическим разъёмам с резьбовым способом фиксации ответной части. Блочное (приборное) исполнение предполагает монтаж розетки на корпус устройства, что обеспечивает стационарное подключение внешних кабельных сборок. Одношпоночная поляризация корпуса исключает неправильное соединение, а резьбовое сочленение гарантирует стабильный электрический контакт при вибрационных и ударных нагрузках.

Изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата (климатическое исполнение УХЛ). Допускается внутренний монтаж, а также наружное размещение при обеспечении дополнительной защиты от пыли и влаги.

Конструктивные особенности

Модель ШР12ПК1ЭГ2 имеет условный размер корпуса 12, что определяет габаритные и присоединительные параметры разъёма. Конструктивное исполнение — с прямым патрубком (индекс ПК), который ориентирован перпендикулярно монтажной плоскости и обеспечивает удобный подвод кабеля или проводов.

Розетка оснащена одним контактом диаметром 2,5 мм. Контактная пара рассчитана на подключение проводов сечением до 3 мм². Покрытие контактов выполнено из серебра — об этом свидетельствует отсутствие дополнительной буквы после обозначения «Г» в маркировке. Серебряное покрытие снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации.

Монтаж контактов осуществляется методом пайки, что требует аккуратности при выполнении соединений и соблюдения температурных режимов пайки во избежание повреждения изоляционных элементов корпуса.

Технические характеристики

• максимальное рабочее напряжение: 850 В постоянного тока;
• рабочий ток на контакт: до 35 А для контакта диаметром 2,5 мм;
• сопротивление изоляции: не менее 5000 МОм в нормальных условиях;
• диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия;
• кратковременно допустимая температура с учётом перегрева контактов: до плюс 110 градусов Цельсия.

Механическая стойкость и надёжность

Соединитель рассчитан на эксплуатацию в условиях интенсивных механических воздействий. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Одиночные ударные нагрузки допускаются до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате. Линейные нагрузки, действующие на разъём, могут достигать 2000 метров на секунду в квадрате.

Ресурсные показатели изделия:

• минимальная наработка — 1000 часов;
• количество циклов соединений и расчленений — 500;
• срок хранения — 15 лет.

Приёмка и комплектация

Изделие имеет категорию приёмки «5», что подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными нормативными требованиями. Данная категория приёмки характерна для продукции, поставляемой в качестве комплектующих изделий для аппаратуры общего и специального назначения.

Артикул товара: 8854. Наименование модели: ШР12ПК1ЭГ2 «5».
