Назначение и область применения

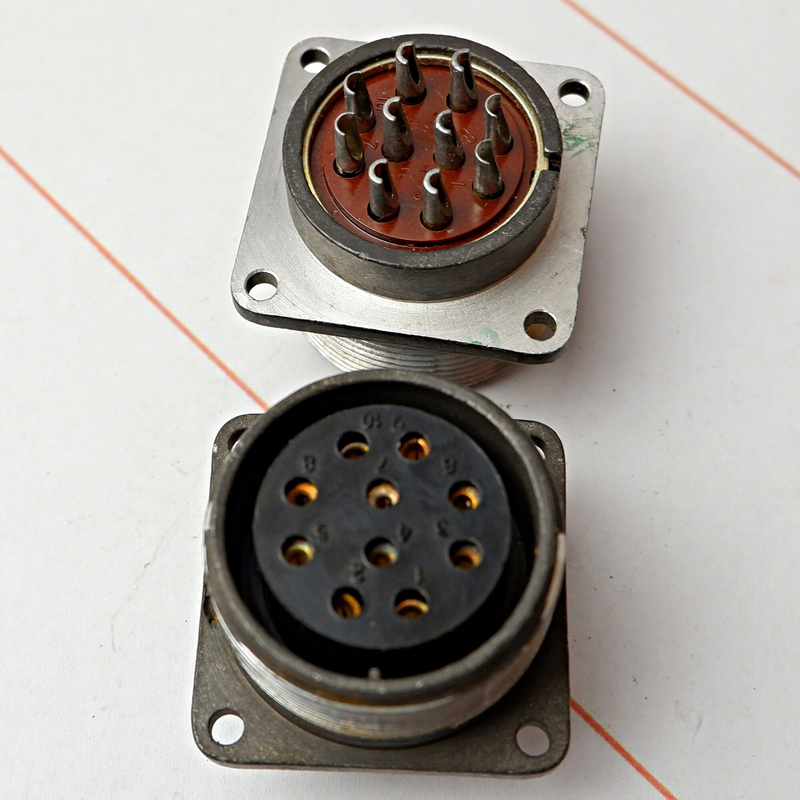

ШР12ПК1ЭГ1 — приборная розетка цилиндрического соединителя серии ШР, предназначенная для коммутации электрических цепей в радиоэлектронной аппаратуре промышленного и радиотехнического назначения. Изделие обеспечивает надёжное разъёмное соединение при эксплуатации в условиях повышенной вибрации, ударных и линейных нагрузок. Розетка рассчитана на работу в составе негерметичных соединителей климатического исполнения УХЛ и допускает до 500 циклов сочленения и расчленения.

Основная сфера применения — стационарная и подвижная радиоэлектронная аппаратура, промышленные системы управления, измерительные комплексы и оборудование, где требуется стабильный электрический контакт при механических воздействиях. Конструкция с прямым патрубком и исполнением под экранированный кабель позволяет монтировать розетку на приборные панели, корпуса блоков и распределительные устройства.

Электрические и эксплуатационные характеристики

Розетка ШР12ПК1ЭГ1 рассчитана на рабочее напряжение до 850 В амплитудного значения и ток до 25 А на контакт при диаметре контакта 2,5 мм. Электрические параметры обеспечивают стабильную передачу сигналов и питания в цепях радиоэлектронной аппаратуры.

Ключевые электрические показатели изделия:

• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• материал контактов — серебро или никель;
• количество контактов — 1;
• условный размер корпуса — 12.

Механическая стойкость розетки подтверждена способностью выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц при ускорении 300 м/с², одиночные удары с ускорением до 5000 м/с², многократные удары до 350 м/с², а также линейные нагрузки до 2000 м/с². Рабочий диапазон температур составляет от минус 60 до плюс 110 °C, что допускает применение изделия в жёстких климатических условиях.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР12ПК1ЭГ1 отражает полную конфигурацию соединителя и позволяет однозначно идентифицировать техническое исполнение розетки. Расшифровка обозначения:

• ШР — тип соединителя, негерметичный, климатическое исполнение УХЛ;
• 12 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 1 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г1 — розетка с конкретным сочетанием контактов.

Приборное исполнение с прямым патрубком (ПК) упрощает монтаж на панели и корпуса оборудования, а вариант для экранированного кабеля (Э) обеспечивает корректное подключение экранированных линий связи, что особенно важно для защиты сигнальных цепей от электромагнитных помех. Конструкция контактов из серебра или никеля гарантирует низкое переходное сопротивление и устойчивость к окислению в течение всего заявленного ресурса сочленений.

Монтаж и эксплуатационная надёжность

Розетка ШР12ПК1ЭГ1 ориентирована на длительную эксплуатацию в составе аппаратуры, подверженной механическим нагрузкам и перепадам температур. Заявленный ресурс в 500 циклов сочленения подтверждает пригодность изделия для многократного использования в обслуживаемых системах, где периодически требуется отсоединение и повторное подключение кабельных линий.

При монтаже необходимо учитывать соответствие ответной части соединителя по условному размеру корпуса 12, типу ШР и количеству контактов. Подключение экранированного кабеля выполняется с учётом исполнения Э, обеспечивающего целостность экранирования в месте ввода. Температурный диапазон от минус 60 до плюс 110 °C и стойкость к вибрационным и ударным воздействиям позволяют применять розетку в промышленном оборудовании, транспортных системах и аппаратуре специального назначения без дополнительных защитных мер.
