Назначение и область применения

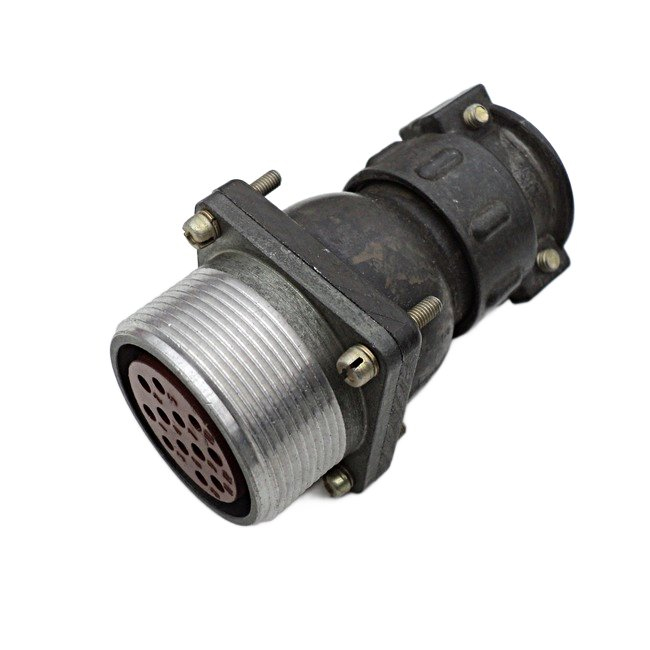

ШР12ПК1ЭГ1 «5» представляет собой разъём приборной (блочной) части, входящий в серию низкочастотных цилиндрических соединителей ШР. Устройство предназначено для надёжного соединения электрических цепей в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования. Конструкция ориентирована на монтаж с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц.

Изделие соответствует климатическому исполнению УХЛ и относится к негерметичному типу, что определяет условия его эксплуатации в умеренном и холодном климате при размещении внутри корпусов приборов или в помещениях с контролируемой средой. Соединитель применяется в качестве ответной части для кабельных вилок серии ШР, обеспечивая разъёмное сочленение с фиксацией и поляризацией.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР12ПК1ЭГ1 содержит информацию о ключевых параметрах конструкции. Условный размер корпуса составляет 12, что определяет габаритные и присоединительные размеры, совместимость с ответными частями того же типоразмера. Обозначение ПК указывает на приборное исполнение с прямым патрубком для монтажа на панель или шасси устройства.

Количество контактов — 1, диаметр контакта — 1,5 мм. Контакт изготавливается с покрытием из серебра или никеля, монтаж выполняется объёмной пайкой, что обеспечивает стабильное электрическое соединение и устойчивость к механическим нагрузкам. Поляризация одношпоночная исключает неправильное сочленение с ответной частью.

Буквы ЭГ в обозначении указывают на исполнение для экранированного кабеля и наличие соответствующей гайки патрубка. Это позволяет использовать разъём в схемах, где требуется экранирование сигнальных цепей от электромагнитных помех, а также обеспечивает надёжную фиксацию кабельного ввода.

Технические характеристики

Электрические и механические параметры соединителя подтверждены для применения в низкочастотных цепях и соответствуют требованиям к изделиям серии ШР:

• Количество контактов — 1 шт, диаметр контакта 1,5 мм
• Максимальная токовая нагрузка на контакт — 10 А
• Максимальное рабочее напряжение — 850 В амплитудного значения
• Сопротивление контакта — не более 2,5 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Количество сочленений — 500 циклов
• Устойчивость к синусоидальной вибрации — диапазон частот от 1 до 5000 Гц при ускорении 300 м/с²
• Устойчивость к механическому удару — до 5000 м/с² одиночного действия

Условия эксплуатации и монтажа

Соединитель рассчитан на работу в составе аппаратуры, эксплуатируемой в условиях умеренного и холодного климата (исполнение УХЛ). Негерметичная конструкция предполагает установку внутри приборных отсеков, где отсутствует прямое воздействие влаги и агрессивных сред. Монтаж осуществляется объёмной пайкой контакта, что требует аккуратного соблюдения температурного режима пайки для сохранения целостности изолятора и покрытия контакта.

Применение гайки патрубка в исполнении ЭГ обеспечивает фиксацию экранированного кабеля и оплётки, что важно для сохранения целостности экранирования на всём участке тракта. Одношпоночная поляризация гарантирует однозначное положение при сочленении с кабельной вилкой, исключая ошибки при многократном подключении.

Изделие поставляется как отдельная блочная часть. Для формирования полноценного разъёмного соединения требуется ответная кабельная вилка серии ШР с соответствующим типоразмером корпуса 12 и одним контактом. Совместимость определяется по условному размеру корпуса и конструктивному исполнению.
