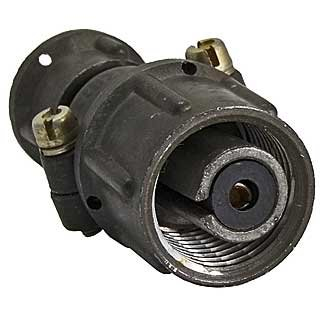

ШР12П1Ш2: особенности и применение промышленного разъёма

ШР12П1Ш2 — круглый электрический соединитель серии ШР, предназначенный для надёжного разъёмного соединения цепей в промышленной, измерительной и специальной аппаратуре. Такие разъёмы применяют там, где важны компактные габариты, устойчивость контакта к вибрациям и удобство многократного подключения кабелей или отдельных блоков оборудования.

Маркировка ШР12П1Ш2 обычно используется для идентификации исполнения разъёма в рамках серии: она помогает подобрать совместимую ответную часть, подходящий тип монтажа и требуемую распайку контактов. Перед установкой важно сверять конструктивное исполнение и электрические параметры конкретного изделия с его паспортом или технической документацией.

Конструкция ШР12П1Ш2

Разъём выполнен в металлическом цилиндрическом корпусе с резьбовым способом сочленения. Резьбовая фиксация обеспечивает плотное механическое соединение частей разъёма и снижает риск самопроизвольного отсоединения при вибрационных нагрузках, ударах или перемещении оборудования.

Конструктивно ШР12П1Ш2 включает:

• металлический корпус, защищающий контактную группу от механических воздействий;

• изоляционную вставку с установленными контактами;

• контактные элементы для пайки или другого предусмотренного варианта присоединения проводников;

• резьбовую часть для соединения с ответной половиной;

• ключевую ориентацию, исключающую неправильное сочленение;

• кабельную часть или исполнение для монтажа на панель, в зависимости от модификации.

Компактный корпус делает разъём ШР12П1Ш2 удобным для устройств с ограниченным внутренним пространством: приборных панелей, блоков управления, источников питания, датчиковых систем и кабельных сборок.

Где применяется разъём ШР12П1Ш2

Соединители серии ШР востребованы в оборудовании, которому требуется обслуживаемое и устойчивое к внешним нагрузкам электрическое соединение. ШР12П1Ш2 может использоваться в следующих областях:

• контрольно-измерительные приборы;

• лабораторная и испытательная техника;

• системы автоматики и управления;

• промышленное электрооборудование;

• блоки питания и распределительные устройства;

• телеметрические и сигнальные линии;

• станочное оборудование;

• подвижные кабельные соединения;

• ремонт и модернизация аппаратуры, рассчитанной на разъёмы серии ШР.

Особенно полезны такие соединители в модульных устройствах. Например, съёмный функциональный блок можно подключить к основной системе через ШР12П1Ш2, что упрощает диагностику, замену узла и техническое обслуживание без перепайки стационарной проводки.

На что обратить внимание при подборе

Маркировка разъёма важна, но для корректной замены или проектирования соединения необходимо проверить несколько характеристик. Даже внешне похожие изделия серии ШР могут различаться расположением контактов, типом ответной части, способом монтажа и назначением контактов.

При подборе ШР12П1Ш2 рекомендуется уточнить:

• тип контактов — штыревые или гнездовые;

• количество контактов и схему их расположения;

• исполнение корпуса — кабельное, приборное, фланцевое или иное;

• способ присоединения проводов;

• диаметр и конструкцию сочленяемой части;

• наличие ключа и положение направляющего элемента;

• допустимые электрические параметры для конкретного исполнения;

• условия эксплуатации: вибрации, запылённость, температура, влажность;

• совместимость с уже установленной ответной частью.

Нельзя ориентироваться только на внешний диаметр корпуса. Неподходящая контактная схема или несовпадение ключа могут сделать соединение невозможным либо привести к ошибкам при подключении цепей.

Преимущества разъёмов серии ШР

Разъёмы ШР получили широкое применение благодаря сочетанию прочной конструкции и удобства обслуживания. Для ШР12П1Ш2 характерны преимущества, типичные для данного класса соединителей:

• надёжная резьбовая фиксация;

• защита контактной группы металлическим корпусом;

• устойчивость к механическим нагрузкам;

• возможность многократного подключения и отключения;

• компактность при достаточной прочности;

• удобство использования в кабельных и приборных соединениях;

• понятная идентификация по маркировке;

• пригодность для ремонта и модернизации оборудования.

При правильной распайке и соблюдении совместимости разъём обеспечивает стабильный электрический контакт на протяжении длительной эксплуатации.

Монтаж и обслуживание

Перед монтажом ШР12П1Ш2 следует определить назначение каждого контакта и составить схему распайки. Для сигнальных цепей желательно заранее промаркировать проводники, а для экранированных кабелей отдельно продумать подключение экрана и корпуса в соответствии с требованиями конкретной системы.

Во время установки важно:

• не перегревать контактную часть при пайке;

• исключить попадание припоя между соседними контактами;

• использовать провод подходящего сечения;

• обеспечить механическую разгрузку кабеля;

• проверить отсутствие короткого замыкания мультиметром;

• убедиться в правильности ориентации при соединении половин разъёма;

• не затягивать резьбовое соединение с чрезмерным усилием.

Периодическое обслуживание обычно сводится к визуальному контролю корпуса, резьбы, изолятора и контактов. При признаках окисления, ослабления пайки или повреждения изоляции разъём следует очистить, восстановить соединение либо заменить повреждённые элементы.

Итог

ШР12П1Ш2 — практичный круглый разъём для построения надёжных разъёмных электрических соединений в промышленной, приборной и специальной технике. Металлический корпус, резьбовая фиксация и конструктивная прочность делают его подходящим для оборудования, работающего в условиях вибраций, частого обслуживания и ограниченного пространства.

Для безошибочного применения ШР12П1Ш2 необходимо проверять полную маркировку, исполнение, распиновку и совместимость с ответной частью. Такой подход позволяет получить безопасное, долговечное и удобное в обслуживании соединение.
