Назначение и общее описание

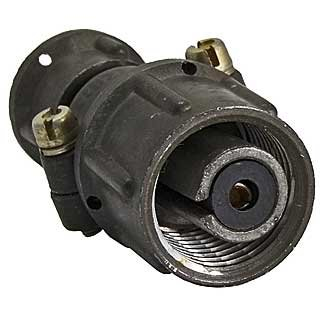

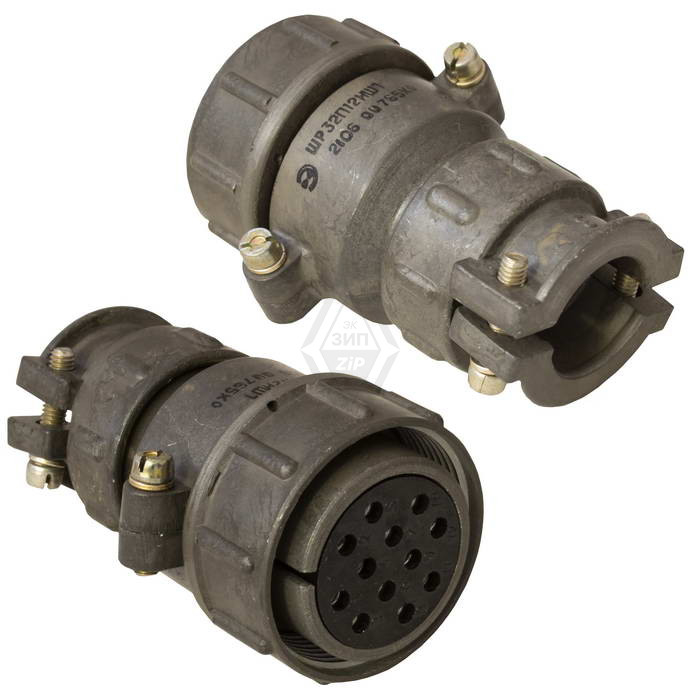

ШР12П1НШ2 представляет собой кабельную розетку цилиндрического типа из серии соединителей ШР, предназначенную для надежного подключения электрических цепей. Это негерметичный разъем общепромышленного назначения, рассчитанный на работу с постоянным и переменным током частотой до 3 МГц при амплитудном напряжении до 850 В.

Изделие применяется в составе электрических соединений, где требуется компактный цилиндрический разъем с резьбовым сочленением и одношпоночной поляризацией. Розетка подходит для кабелей сечением до 3 мм² и обеспечивает стабильный электрический контакт при значительных токовых нагрузках.

Расшифровка обозначения ШР12П1НШ2

Маркировка изделия построена по стандартной схеме серии ШР и последовательно описывает его конструктивные признаки:

• ШР — тип соединителя;
• 12 — условный размер корпуса;
• П — прямой патрубок;
• 1 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Ш — розетка;
• 2 — конкретное сочетание контактов с диаметром 2,5 мм.

Такая маркировка позволяет однозначно идентифицировать исполнение разъема и его совместимость с ответными частями серии ШР соответствующего типоразмера.

Подтверждённые технические характеристики

Контакты соединителя имеют покрытие серебром или никелем, что обеспечивает низкое переходное сопротивление — не более 1 мОм. Разъем рассчитан на токовую нагрузку до 35 А на контакт и на такую же общую нагрузку. Сопротивление изоляции составляет не менее 5000 МОм.

Ресурс работы изделия включает 500 сочленений-расчленений и наработку 1000 часов. Диапазон рабочих температур: от минус 60 до плюс 60 °C с учетом перегрева контактов до плюс 110 °C. Климатическое исполнение УХЛ допускает внутреннее и наружное применение с защитой от пыли и влаги.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g), механические удары и линейные нагрузки до 2000 метров на секунду в квадрате.

Конструктивные особенности и применение

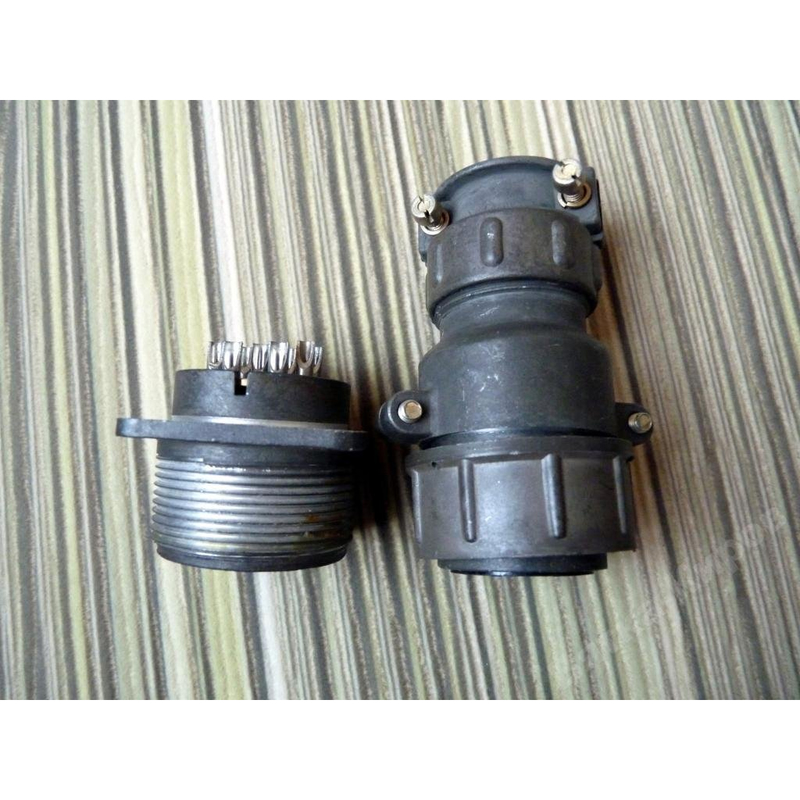

Сочленение выполняется резьбовым способом с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает надежную фиксацию. Гайка предназначена для неэкранированного кабеля. Прямой патрубок упрощает монтаж в стесненных условиях и при прокладке кабельных линий.

Розетка ШР12П1НШ2 применяется в общепромышленном оборудовании, где требуются цилиндрические разъемы с одним силовым контактом, работающие при высоких вибрационных и ударных нагрузках. Типичные области использования — электрические цепи постоянного и переменного тока, соединительные линии контрольно-измерительных и силовых установок, а также другие системы, где необходима механическая прочность и стабильность контакта.

Изделие выпускается с 2015 года и предназначено для эксплуатации в условиях умеренного и холодного климата при соблюдении указанных электрических и механических параметров.
