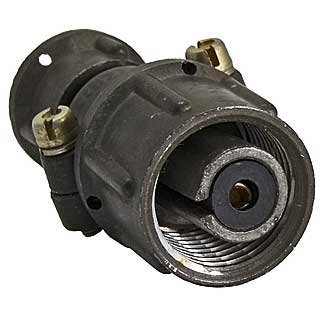

ШР12П1НШ2 РОЗЕТКИ «5»

Цена:

1300 ₽

Технические характеристики

Разъём ШР12П1НШ2 РОЗЕТКА — это цилиндрический электрический соединитель общепромышленного назначения, разработанный по отечественным техническим условиям (ШР‑серия). Он используется для подключения силовых и сигнальных цепей постоянного и переменного тока в различных промышленных и радиоэлектронных устройствах.

ШР — тип соединителя (цилиндрический электрический разъём).
12 — условный габарит (размер корпуса).
П — конструктивное исполнение: прямой патрубок (кабельный выход строго по оси разъёма).
1 — количество контактов в разъёме.
Н — патрубок предназначен для неэкранированного кабеля.
Ш — изделие исполнено как розетка (гнездовая часть).
2 — сочетание контактов: один контакт диаметром 2,5 мм.

Рабочий ток (типичный режим) — до 25 А на контакт.
Максимальное рабочее напряжение постоянного тока — до 850 В (амплитудное значение).
Диаметр контакта — 2,5 мм , покрытие контакт‑поверхностей — серебро ; при наличии метки «Н» — покрытие никелем.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Разъём негерметичный, предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ (умеренный/холодный климат), при защите от воды и пыли по выбору потребителя.
Максимальное число сочленений‑расчленений (разъединений) — до 500 циклов.
Минимальная наработка — 1000 часов , сохраняемость/срок службы — не менее 15 лет.
Контакты допускают подключение проводников сечением до 3 мм².

Температурный диапазон работы разъёма с учётом перегрева контактов — примерно от −60 °C до +110 °C.
Выдерживает синусоидальные вибрации в диапазоне частот 1–5000 Гц с ускорением до 300 м/с².
Устойчив к механическим ударам: одиночный удар до 5000 м/с² , многократный удар до 350 м/с² , а также к линейной нагрузке до 2000 м/с².
Сохраняет работоспособность при пониженном атмосферном давлении порядка 0,13–1,3·10⁻⁴ Па.

Если скажете, в каком именно оборудовании или системе вы рассматриваете использование ШР12П1НШ2, можно уточнить, насколько он подходит по току, сечению провода и условиям монтажа.

Описание

Назначение разъёма ШР12П1НШ2

ШР12П1НШ2 — это цилиндрический электрический соединитель общепромышленного назначения, изготовленный по отечественным техническим условиям серии ШР. Изделие представляет собой гнездовую часть (розетку) с прямым патрубком для неэкранированного кабеля и предназначено для подключения силовых и сигнальных цепей постоянного и переменного тока в промышленных, радиоэлектронных и измерительных устройствах. Розетка применяется там, где требуется надёжное разъёмное соединение одного силового контакта большого диаметра, а также возможность быстрой замены кабельной сборки или блока без разборки всей системы.

Конструкция рассчитана на работу в составе стационарного и передвижного оборудования, включая установки, эксплуатируемые в умеренном и холодном климате (исполнение УХЛ). Разъём негерметичный, поэтому степень защиты от воды и пыли определяется способом монтажа и выбирается потребителем.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР12П1НШ2 построена по единому принципу серии ШР, в котором каждая позиция отражает конкретную характеристику изделия:

ШР — тип соединителя, цилиндрический электрический разъём.
12 — условный габарит, то есть размер корпуса.
П — прямое конструктивное исполнение: кабельный выход расположен строго по оси разъёма.
1 — количество контактов в разъёме.
Н — патрубок предназначен для неэкранированного кабеля.
Ш — исполнение «розетка», то есть гнездовая часть соединения.
2 — сочетание контактов: один контакт диаметром 2,5 мм.

Контактные поверхности выполнены с серебряным покрытием; если на изделии присутствует метка «Н», покрытие контакт-деталей никелевое. Сопротивление контакта не превышает **1 мОм**, а сопротивление изоляции в нормальных условиях составляет не менее **5000 МОм**. Контакты допускают подключение проводников сечением до **3 мм²**.

Технические характеристики и условия эксплуатации

Рабочий ток в типичном режиме достигает **25 А** на контакт. Максимальное рабочее напряжение постоянного тока — до **850 В** (амплитудное значение). Температурный диапазон работы с учётом перегрева контактов составляет примерно от **минус 60 °C** до **плюс 110 °C**.

Изделие устойчиво к механическим воздействиям:

синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до **300 м/с²**;
одиночный механический удар до **5000 м/с²**;
многократный механический удар до **350 м/с²**;
линейная нагрузка до **2000 м/с²**.

Разъём сохраняет работоспособность при пониженном атмосферном давлении порядка от **0,13** до **1,3·10⁻⁴ Па**. Максимальное число сочленений-расчленений — до **500 циклов**. Минимальная наработка составляет **1000 часов**, срок службы и сохраняемость — не менее **15 лет**.

Приёмка и применение

Товар поставляется с приёмкой «**5**», что подтверждает соответствие изделия установленным требованиям приёмки по данной категории. Розетка ШР12П1НШ2 востребована в силовых щитах, пультах управления, блоках питания, испытательных стендах и других устройствах, где необходимо коммутировать цепь с током до 25 А и напряжением до 850 В постоянного тока. Благодаря одному контакту диаметром 2,5 мм и допустимому сечению провода до 3 мм² разъём удобен для подключения одиночных силовых линий и цепей заземления.

Для правильного подбора разъёма под конкретную систему следует учитывать рабочий ток, сечение и тип кабеля (неэкранированный), а также условия монтажа и климатическое исполнение. При соблюдении этих параметров ШР12П1НШ2 обеспечивает стабильное электрическое соединение в течение всего заявленного срока службы.
