Назначение

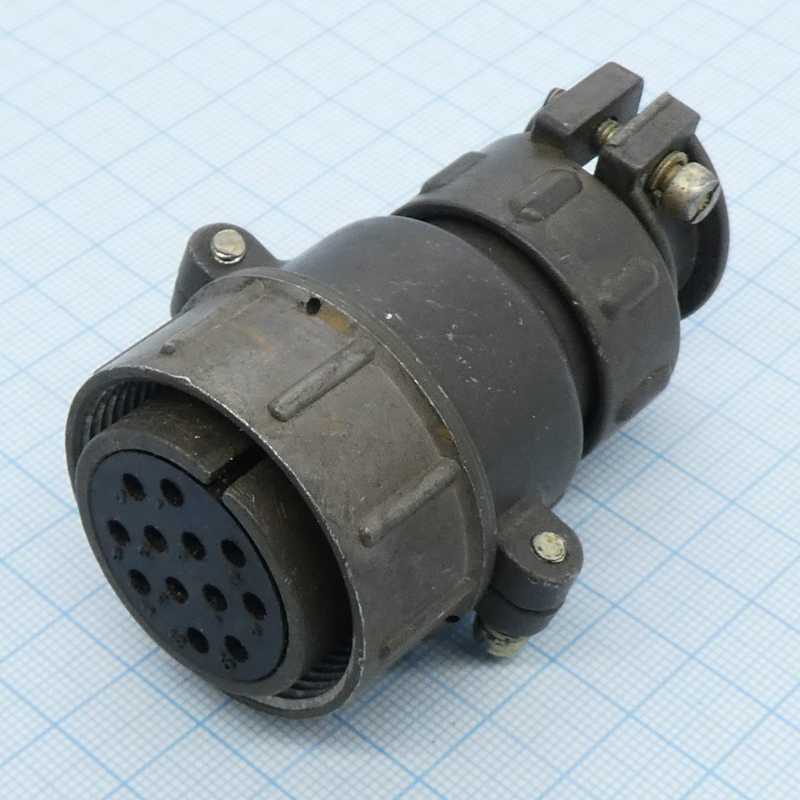

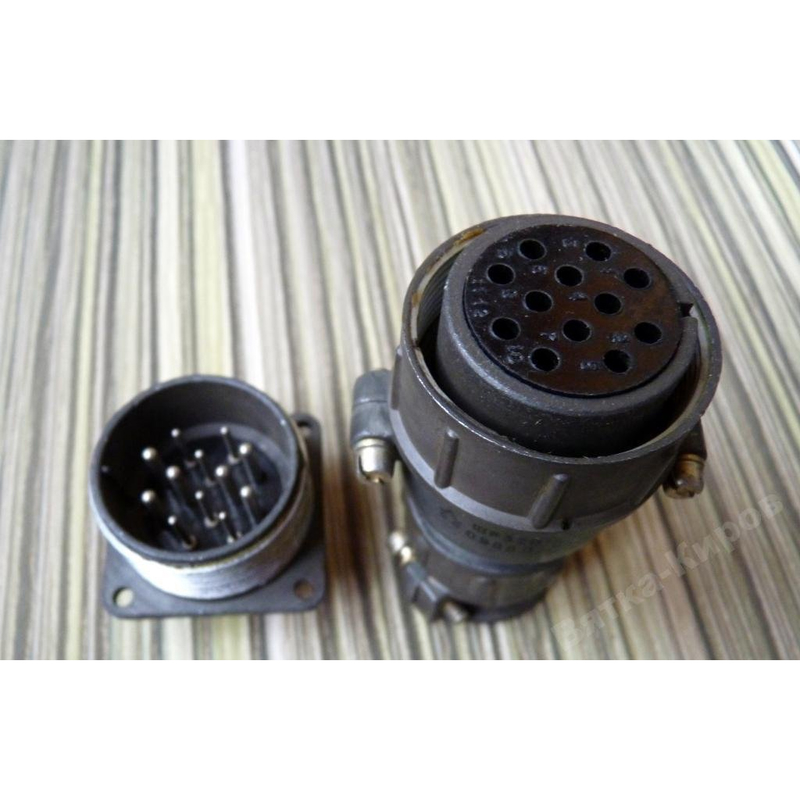

ШР12П1НШ1 — это розетка кабельного типа, входящая в серию низкочастотных цилиндрических соединителей ШР. Изделие выпускалось примерно в 2015 году и предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Основная задача розетки — обеспечить стабильный электрический контакт между кабелем или проводом и ответной частью соединителя при помощи резьбового сочленения.

Конструкция ориентирована на монтаж с неэкранированными кабелями или проводами. Розетка применяется в приборах, узлах и блоках, где требуется механическая прочность соединения и устойчивость к внешним воздействиям: вибрациям, ударам и перепадам температуры. Такое исполнение востребовано в промышленной и специальной аппаратуре, работающей в сложных условиях эксплуатации.

Подтверждённые особенности

Ниже перечислены характеристики, указанные для данной модели. Значения приведены в том виде, в каком они заявлены для изделия ШР12П1НШ1.

• Количество контактов: 12 штук, сочетание типов П1.
• Максимальная токовая нагрузка: до 35 А (общая).
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: УХЛ (умеренный и холодный климат), негерметичный тип.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Количество сочленений-расчленений: 500 циклов.
• Устойчивость к вибрации: диапазон от 1 до 5000 Герц при ускорении до 30g.
• Устойчивость к ударам: до 500g.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частотный диапазон цепей: постоянный и переменный ток частотой до 3 МГц.

Розетка относится к негерметичному типу, то есть не предназначена для работы в условиях прямого воздействия влаги или агрессивных сред под давлением. Климатическое исполнение УХЛ допускает эксплуатацию в районах с умеренным и холодным климатом.

Применение

ШР12П1НШ1 применяется для монтажа с неэкранированными кабелями или проводами в приборах, узлах и блоках. Резьбовое соединение обеспечивает механическую фиксацию ответных частей и защиту стыка от вибраций, ударов и экстремальных температур. Это делает розетку пригодной для аппаратуры, испытывающей динамические нагрузки в процессе работы.

Изделие подходит для цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное). Розетка может использоваться в составе соединителей серии ШР12 там, где требуется передача электрических сигналов и питания по нескольким линиям одновременно — до 12 контактов с общей нагрузкой до 35 А.

Условия эксплуатации

Заявленный ресурс составляет 500 циклов сочленения-расчленения. Устойчивость к вибрации в диапазоне от 1 до 5000 Герц при ускорении до 30g и к ударам до 500g подтверждает пригодность розетки для оборудования, работающего в условиях тряски и механических воздействий.

Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия охватывает большинство задач, связанных с эксплуатацией в неотапливаемых помещениях и на открытом воздухе в пределах умеренного и холодного климата. Сопротивление изоляции не менее 5000 МОм обеспечивает надёжное разделение цепей и снижает риск утечек.

Области использования

1. Электро- и радиоаппаратура, где требуется резьбовое соединение кабельных линий.
2. Приборы, узлы и блоки с неэкранированными проводами и кабелями.
3. Оборудование, подверженное вибрациям, ударам и перепадам температур.
4. Цепи постоянного и переменного тока частотой до 3 МГц с напряжением до 850 В (амплитудное).

Таким образом, ШР12П1НШ1 представляет собой розетку кабельного типа серии ШР12 с 12 контактами типа П1, рассчитанную на общую токовую нагрузку до 35 А и эксплуатацию в тяжёлых механических и климатических условиях в пределах исполнения УХЛ.
