Назначение

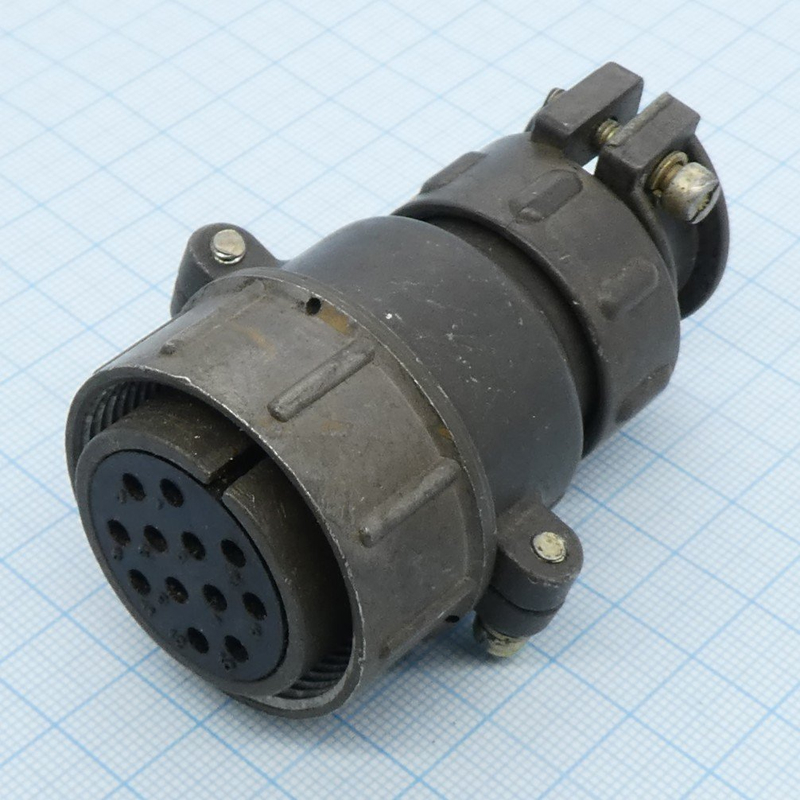

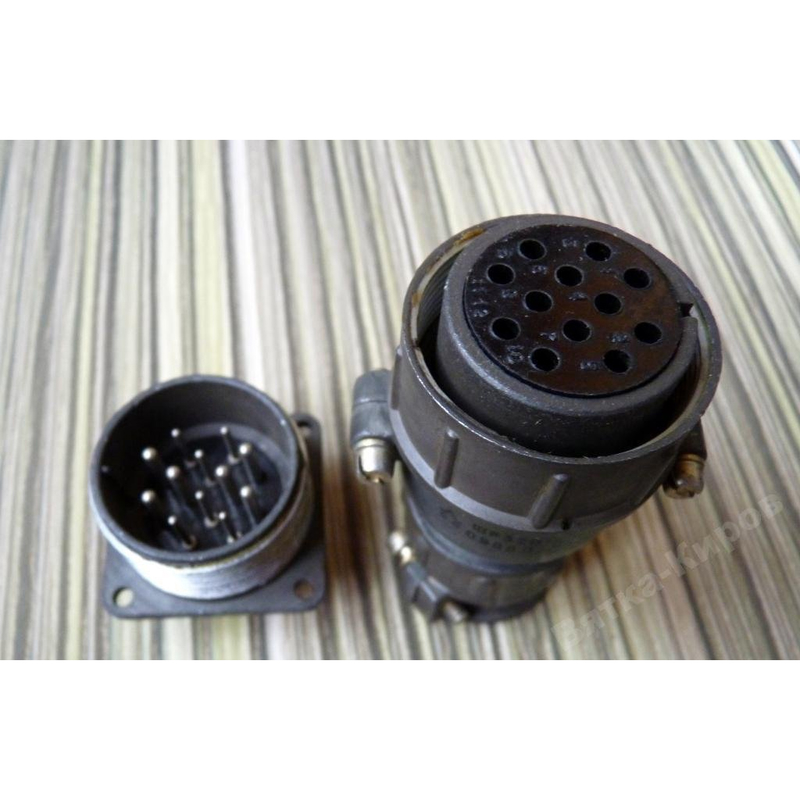

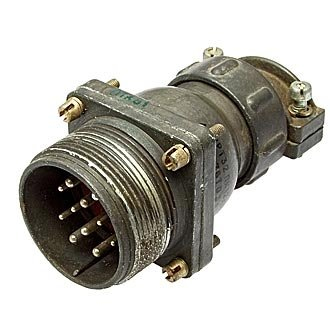

ШР12П1НШ1 «5» — это кабельная розетка низкочастотного цилиндрического негерметичного разъёма серии ШР. Изделие предназначено для подключения неэкранированных кабелей в электрических цепях постоянного и переменного тока. Розетка применяется в приборостроении и аппаратуре, где требуется надёжное разъёмное соединение с резьбовым сочленением и одношпоночной поляризацией, исключающей неправильную стыковку.

Расшифровка обозначения

Маркировка ШР12П1НШ1 описывает конструктивные особенности изделия и расшифровывается следующим образом:

• ШР — тип соединителя;
• 12 — условный размер корпуса;
• П — прямой патрубок;
• 1 — количество контактов: один контакт диаметром 1,5 мм;
• Н — гайка патрубка для неэкранированного кабеля;
• Ш — розетка;
• 1 — серия.

Технические характеристики

Соединитель рассчитан на ток до 10 А на контакт и общее напряжение до 850 В. Сопротивление контакта составляет не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Контакты изготавливаются из серебра или никеля, монтаж выполняется пайкой. Ресурс изделия — 500 сочленений-расчленений, наработка — 1000 часов.

Климатическое исполнение и устойчивость к воздействиям

Климатическое исполнение УХЛ позволяет эксплуатировать розетку при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Изделие выдерживает вибрацию до 30 g в диапазоне от 1 до 5000 Гц, удары до 500 g, а также пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Приёмка

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям приёмки по данному виду продукции.

Применение и особенности монтажа

Разъёмы серии ШР используются для подключения неэкранированных кабелей в электрических цепях постоянного и переменного тока. Розетка ШР12П1НШ1 «5» востребована в приборостроении и аппаратуре различного назначения. Сочленение резьбовое, с одношпоночной поляризацией, что обеспечивает правильное взаимное положение ответных частей и надёжную фиксацию соединения. Конструкция с прямым патрубком и гайкой для неэкранированного кабеля упрощает ввод кабеля и его закрепление. Монтаж контактов выполняется пайкой, что требует соответствующей подготовки проводников и соблюдения технологических режимов пайки.

Комплектация и данные каталога

Артикул изделия — 8822, категория — ШР12. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. В комплектацию входит розетка ШР12П1НШ1 «5» согласно данным каталога. Дополнительные сведения о стране производства, гарантии, сертификатах соответствия и стандартах в предоставленных данных не содержатся.
