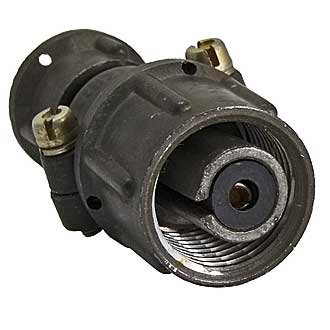

ШР12П1НГ2 — это кабельная вилка разъёма серии ШР, предназначенная для надёжного электрического соединения в различных условиях. Она используется во внутренних и наружных установках (при защите от пыли и влаги) с климатическим исполнением УХЛ.

Назначение

Разъём ШР12П1НГ2 применяется для подключения неэкранированного кабеля в промышленных и специальных системах. Он состоит из вилки и розетки с резьбовым соединением и одношпоночной поляризацией корпусов.

Расшифровка обозначения

• ШР — тип соединителя.

• 12 — условный размер корпуса.

• П — конструкция с прямым патрубком.

• 1 — количество контактов (1 шт., диаметр 2,5 мм).

• Н — гайка для неэкранированного кабеля.

• Г — вилка.

• 2 — сочетание контактов.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В постоянного тока и ток до 25–35 А на контакт. Сопротивление контакта не превышает 1 мОм, изоляции — не менее 5000 МОм.

Механическая стойкость

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Работает при пониженном давлении 0,13 мПа.
