Назначение изделия

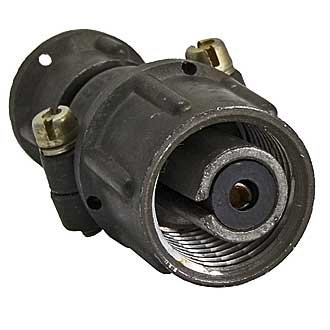

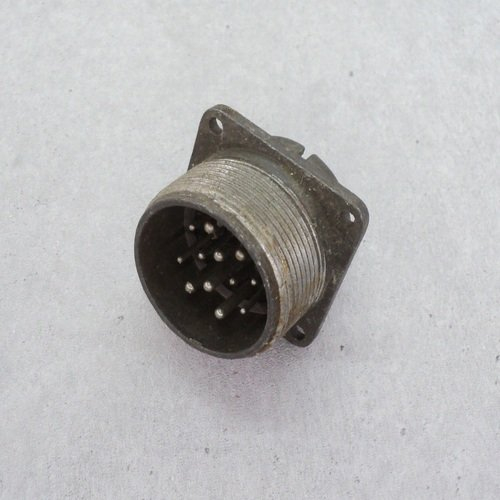

ШР12П1ЭШ2 представляет собой блочную вилку (приборную часть) электрического соединителя типа ШР, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Изделие применяется для монтажа с экранированными или неэкранированными кабелями и проводами, обеспечивая надёжное электрическое соединение в составе разъёмных узлов радиоэлектронной и электротехнической аппаратуры.

Соединители серии ШР состоят из двух ответных частей — вилки и розетки, каждая из которых может быть блочной (приборной) или кабельной. Вилочная часть изготавливается без патрубка либо с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком. Сочленение частей резьбовое, поляризация корпусов одношпоночная, что исключает неправильную стыковку контактов.

Расшифровка условного обозначения

Маркировка ШР12П1ЭШ2 содержит полную информацию о конструкции и назначении изделия:

• ШР — тип соединителя (штыревой разъём);
• 12 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 1 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розеточная часть (вилка);
• 2 — контакт диаметром 2,5 мм.

Технические характеристики

Основные параметры соединителя ШР12П1ЭШ2 подтверждены данными изготовителя:

• количество контактов и их диаметр — 1 штука, 2,5 мм;
• сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• максимальная токовая нагрузка на одиночный контакт — не более 35 А;
• максимальная токовая нагрузка общая — не более 35 А;
• тип соединителя — негерметичный, климатическое исполнение УХЛ;
• материал контактов — серебро или никель (покрытие);
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• амплитудное значение напряжения цепи — 850 В;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение 300 м/с² (30 g);
• механический удар одиночного действия — ускорение 5000 м/с² (500 g);
• механический удар многократного действия — ускорение 350 м/с² (35 g);
• атмосферное пониженное давление — 1,3·10⁻⁴ Па;
• повышенная рабочая температура среды — плюс 60 °С;
• пониженная рабочая температура среды — минус 60 °С.

Условия эксплуатации и применение

Соединители ШР применяются внутри помещений и на открытом воздухе при условии защиты от пыли и воды. Изделие устойчиво к воздействию синусоидальной вибрации, механических ударов одиночного и многократного действия, пониженного атмосферного давления, а также к расширенному диапазону рабочих температур от минус 60 °С до плюс 60 °С благодаря климатическому исполнению УХЛ. Это делает вилку пригодной для эксплуатации в составе аппаратуры, работающей в жёстких условиях.

Блочное исполнение вилки предполагает её установку непосредственно на прибор или блок, что упрощает компоновку оборудования и обеспечивает быстрый доступ к разъёмному соединению при техническом обслуживании.

Совместимость и комплектация

Ответными частями для блочной вилки ШР12П1ЭШ2 являются приборные вилки следующих исполнений:

• ШР12П1ЭШ2;
• ШР12ПК1НШ2;
• ШР12ПК1ЭШ2;
• ШР12СК1НШ2;
• ШР12СК1ЭШ2;
• 2РТ12П1ЭШ2-А;
• 2РТ12ПК1НШ2-А;
• 2РТ12ПК1ЭШ2-А;
• 2РТ12СК1НШ2-А;
• 2РТ12СК1ЭШ2-А;
• 2РТТ12Б1Ш1В;
• 2РТТ12БПН1Ш1В;
• 2РТТ12БПЭ1Ш1В;
• 2РТТ12БУН1Ш1В;
• 2РТТ12БУЭ1Ш1В.

Приёмка

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям качества и пригодность для применения в ответственных изделиях. Артикул товара — 8841, категория — ШР12. Производитель в предоставленных данных не указан.
