Назначение разъёма ШР12П1ЭШ2

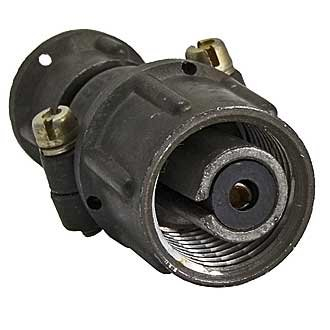

ШР12П1ЭШ2 — цилиндрический негерметичный разъём серии ШР, выполненный в виде приборной (блочной) вилки без патрубка. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе приборов, блоков и кабельных сборок. Приборная часть устанавливается непосредственно на корпус аппарата, а ответная розетка подключается к ней резьбовым соединением, что обеспечивает надёжную фиксацию и повторяемость коммутаций.

Артикул изделия — 51066, категория — ШР12. Год выпуска, указанный в карточке товара, — 2015.

Расшифровка обозначения

Буквенно-цифровые индексы

• ШР — тип цилиндрического соединителя общего назначения.
• 12 — условный размер корпуса.
• П — конструктив без патрубка (плоская или блочная приборная часть).
• 1 — один контакт в разъёме.
• Э — признак исполнения для экранированного кабеля; в данном варианте экран, как правило, отсутствует.
• Ш — вилка, то есть приборная часть соединителя.
• 2 — сочетание контактов, для серии ШР12 при одном контакте.

Подтверждённые технические характеристики

Ниже перечислены параметры, указанные для данного изделия и серии ШР12 в справочных материалах.

Электрические параметры

• Рабочий ток — до 25 А. В ряде справочных материалов по серии ШР12 приводится диапазон от 7 до 50 А в зависимости от диаметра контакта; для ШР12П1ЭШ2 ориентируются на 25 А.
• Максимальное рабочее напряжение постоянного тока — до 850 В (амплитудное значение).
• Диаметр контакта — 2,5 мм.
• Сопротивление контакта — порядка 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5 ГОм (5000 МОм).
• Корпус и изоляционный элемент рассчитаны под пайку проводов сечением, как правило, до примерно 3 мм².

Механические и климатические параметры

• Соединение с розеткой — резьбовое.
• Климатическое исполнение — УХЛ (умеренно-холодный климат).
• Диапазон рабочих температур окружающей среды — примерно от минус 60 до плюс 60 °C; при смене температур с учётом перегрева контактов верхняя граница поднимается до около плюс 110 °C.
• Ресурс — 500 циклов сочленения-расчленения.
• Минимальная наработка — порядка 1000 часов, срок сохраняемости — не менее 15 лет.
• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с².
• Устойчив к механическим ударам: одиночные — до 5000 м/с², многократные — до 350 м/с², а также к линейным нагрузкам до 2000 м/с².

Применение

Разъём применяется в электрических цепях постоянного и переменного тока, преимущественно в приборах и блоках, где требуется один силовой или сигнальный контакт с резьбовым креплением ответной части. Благодаря исполнению УХЛ изделие может использоваться как внутри помещений, так и снаружи при дополнительной защите от пыли и влаги. Негерметичная конструкция предполагает эксплуатацию в условиях, где прямое воздействие воды и агрессивных сред исключено или ограничено.

Для монтажа провода подпаиваются к контактам; сечение жилы не должно превышать номинальное. Повторяемость коммутаций и устойчивость к вибрации и ударам делают изделие пригодным для аппаратуры, работающей в условиях механических нагрузок.
