ШР12П1ЭШ2 ВИЛКИ «5»

Цена:

3900 ₽

Технические характеристики

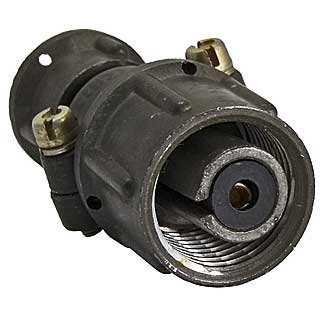

ШР12П1ЭШ2 — это низкочастотный цилиндрический вилочный соединитель (разъём‑вилка) ряда ШР общепромышленного назначения, рассчитанный на применение в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

ШР12П1ЭШ2 относится к приборным (блочным) вилочным соединителям, предназначенным для монтажа на блок/панель и используется в радиоэлектронной и электротехнической аппаратуре для соединения силовых и сигнальных цепей. Корпус имеет цилиндрическую форму, сочленение с резьбовой гайкой, контакт выполнен в виде штыря (штыревой контакт‑вилка), разъём негерметичный, климатическое исполнение УХЛ.

Разъём ШР12П1ЭШ2 имеет один контакт диаметром 2,5 мм с серебряным покрытием и низким сопротивлением контакта, не превышающим примерно 1 мОм. Рабочий ток составляет порядка 25 А, максимальная амплитуда напряжения контура — до 850 В; допустимое сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

Соединитель рассчитан на работу в диапазоне температур окружающей среды примерно от −60 до +60 °С, при смене температур (с учётом перегрева контактов) до +110 °С и при пониженном атмосферном давлении порядка1,3⋅10−41{,}3 \cdot10^{-4}1, 3 ⋅ 1 0 − 4 Па. Разъём выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и многократные удары до 350 м/с², количество сочленений/расчленений— не менее 500, минимальная наработка — около 1000 часов.

Описание

Назначение соединителя ШР12П1ЭШ2

ШР12П1ЭШ2 — это низкочастотный цилиндрический вилочный соединитель ряда ШР общепромышленного назначения. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). По конструктивному исполнению разъём относится к приборным (блочным) вилочным соединителям, предназначенным для монтажа на блок или панель.

Основное назначение — соединение силовых и сигнальных цепей в радиоэлектронной и электротехнической аппаратуре. Соединитель обеспечивает электрическую стыковку блоков, модулей и кабельных сборок, где требуется передача тока значительной величины при сохранении стабильных характеристик контакта.

Подтверждённые особенности и технические характеристики

Разъём имеет цилиндрический корпус, сочленение с резьбовой гайкой, контакт выполнен в виде штыря (штыревой контакт-вилка). Исполнение негерметичное, климатическое исполнение УХЛ. Ниже приведены подтверждённые параметры изделия.

Количество контактов: один.
Диаметр контакта: 2,5 мм, покрытие серебряное.
Сопротивление контакта: не более примерно 1 мОм.
Рабочий ток: порядка 25 А.
Максимальная амплитуда напряжения контура: до 850 В.
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
Диапазон рабочих температур окружающей среды: примерно от минус 60 до плюс 60 градусов Цельсия.
Температура с учётом перегрева контактов при смене температур: до плюс 110 градусов Цельсия.
Пониженное атмосферное давление: порядка 1,3 умножить на 10 в минус четвёртой степени Па.
Синусоидальная вибрация: диапазон 1–5000 Гц с ускорением до 300 метров на секунду в квадрате.
Одиночные удары: до 5000 метров на секунду в квадрате.
Многократные удары: до 350 метров на секунду в квадрате.
Количество сочленений и расчленений: не менее 500.
Минимальная наработка: около 1000 часов.
Приёмка: «5».

Применение и условия эксплуатации

Соединитель ШР12П1ЭШ2 востребован в составе радиоэлектронной и электротехнической аппаратуры, где необходимо подключение силовых и сигнальных цепей к блокам и панелям. Благодаря одному штыревому контакту диаметром 2,5 мм с серебряным покрытием изделие подходит для цепей с рабочим током порядка 25 А.

Климатическое исполнение УХЛ и широкий температурный диапазон позволяют эксплуатировать разъём в условиях умеренного и холодного климата. Устойчивость к вибрации и ударам делает его пригодным для аппаратуры, подвергающейся механическим нагрузкам в процессе работы.

Ключевые преимущества

Низкое сопротивление контакта — не более примерно 1 мОм, что снижает потери и нагрев.
Высокое сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Серебряное покрытие контакта обеспечивает стабильность электрического соединения.
Резьбовое сочленение с гайкой даёт надёжную фиксацию при монтаже на блок или панель.
Значительный ресурс по числу сочленений — не менее 500 циклов.

Указания по подбору и монтажу

Перед установкой следует убедиться, что параметры цепи по току и напряжению не превышают указанных значений: рабочий ток порядка 25 А, амплитудное напряжение до 850 В. Разъём предназначен для монтажа на блок или панель, поэтому при компоновке аппаратуры необходимо предусмотреть соответствующее посадочное место и доступ для резьбового сочленения.

Изделие поставляется с приёмкой «5». Артикул товара — 8842, категория — ШР12. Производитель в предоставленных данных не указан. Дополнительные сведения о комплектации, гарантии и стране производства в исходных данных отсутствуют.
