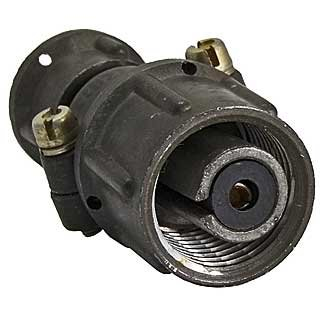

ШР12П1ЭШ2 — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей в промышленных условиях.

Модель обозначает: ШР — тип соединителя, 12 — условный размер корпуса, П — прямой патрубок, 1 — количество контактов (диаметром 2,5 мм), Э — для экранированного кабеля, Ш — розетка, 2 — комбинация контактов.

Эта розетка используется в паре с приборной вилкой, обеспечивая резьбовое сочленение с одношпоночной поляризацией.

Соединитель рассчитан на напряжение до 850 В (амплитудное значение) в цепях постоянного и переменного тока (частотой до 3 МГц).

• Рабочий ток на контакт: до 35 А (в зависимости от диаметра).

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Покрытие контактов: серебро.

Работает при температуре от -60°C до +60°C, с кратковременными скачками до +110°C; выдерживает пониженное давление до 1,3×10⁻⁴ Па.

• Вибрация: 1–5000 Гц, ускорение до 300 м/с² (30g).

• Удар: до 5000 м/с² (одиночный), до 350 м/с² (многократный).

• Сочленений-расчленений: 500 циклов; наработка: минимум 1000 часов.

Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).
