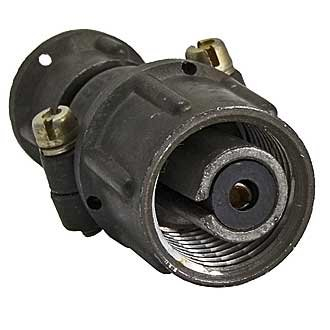

ШР12П1ЭШ2: особенности кабельной розетки для экранированных линий

ШР12П1ЭШ2 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной розетки с прямым патрубком. Разъём предназначен для разъёмного соединения электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны механическая прочность контакта, устойчивость к внешним воздействиям и возможность подключения экранированного кабеля.

Расшифровка обозначения ШР12П1ЭШ2

Маркировка содержит сведения о конструкции разъёма:

• ШР — соединитель цилиндрического типа общего назначения.

• 12 — условный размер корпуса.

• П — кабельное исполнение с прямым патрубком.

• 1 — один контакт в контактной группе.

• Э — гайка патрубка рассчитана на применение экранированного кабеля.

• Ш — для кабельной части обозначает розетку.

• 2 — условное обозначение сочетания и расположения контактов.

Таким образом, ШР12П1ЭШ2 представляет собой одноконтактную кабельную розетку с прямым патрубком, рассчитанную на монтаж экранированного кабеля.

Ключевые технические характеристики

Для разъёма ШР12П1ЭШ2 характерны следующие параметры:

Контакты обычно имеют серебряное покрытие, что способствует низкому переходному сопротивлению. Резьбовое соединение обеспечивает надёжную фиксацию сопрягаемых частей и снижает риск самопроизвольного разъединения при вибрационных нагрузках.

Назначение и применение

Разъём ШР12П1ЭШ2 применяется для коммутации силовых и сигнальных цепей постоянного и переменного тока. Одноконтактная конструкция особенно востребована там, где требуется отдельное разъёмное подключение одной цепи с относительно высоким током — до 25 А.

Типичные области использования:

• Электротехнические шкафы и распределительные устройства.

• Радиоэлектронная и радиотехническая аппаратура.

• Измерительные комплексы и испытательное оборудование.

• Промышленные системы автоматики.

• Бортовое, мобильное и вибронагруженное оборудование.

• Подключение экранированных кабелей в цепях, чувствительных к электромагнитным помехам.

Исполнение с буквой «Э» важно при работе с экранированным кабелем: конструкция патрубка и гайки помогает обеспечить механическое крепление кабеля и корректное подключение экранирующей оплётки в составе линии.

Устойчивость к внешним воздействиям

Соединители серии ШР рассчитаны на эксплуатацию в сложных условиях. ШР12П1ЭШ2 сохраняет работоспособность при температуре окружающей среды от −60 до +60 °C; допустима смена температур в диапазоне от −60 до +110 °C с учётом нагрева контактов.

Разъём устойчив к вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с², а также выдерживает одиночные удары до 5000 м/с² и многократные удары до 350 м/с². Такие параметры делают его подходящим для оборудования, работающего при вибрации, транспортных нагрузках и интенсивных механических воздействиях.

Монтаж и подбор ответной части

Монтаж ШР12П1ЭШ2 выполняют пайкой проводника к хвостовику контакта. Для долговечной работы необходимо соблюдать допустимое сечение провода, не допускать перегрева изолятора при пайке и обеспечить надёжную фиксацию экранированного кабеля в патрубке.

При подборе ответной части следует проверить:

• Совпадение условного размера корпуса — 12 .

• Совместимость контактной части: один контакт и исполнение 2 .

• Соответствие кабельной розетки сопрягаемой вилке.

• Требуемый вариант патрубка: прямой или угловой.

• Необходимость подключения экрана кабеля.

• Соответствие рабочего тока, напряжения и условий среды параметрам конкретной аппаратуры.

ШР12П1ЭШ2 — практичное решение для надёжного разъёмного соединения одиночной электрической цепи с использованием экранированного кабеля. Его сильные стороны — резьбовая фиксация, устойчивость к вибрациям, широкий температурный диапазон и пригодность для эксплуатации в промышленной и специальной аппаратуре.
