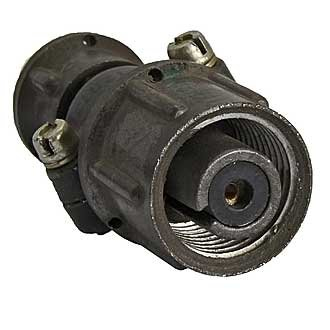

ШР12П1ЭШ1 — это кабельная розетка типа ШР, предназначенная для соединения электрических цепей в аппаратуре. Она используется во внутренних и наружных установках (при защите от пыли и влаги) для токов постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 850 В.

• ШР — тип соединителя (цилиндрический разъем).

• 12 — условный размер корпуса.

• П — прямой патрубок.

• 1 — количество контактов (1 шт диаметром 1,5 мм).

• Э — гайка патрубка для экранированного кабеля.

• Ш — розетка (женский тип контакта).

• 1 — исполнение сочетания контактов.

• Максимальная токовая нагрузка: 10 А на контакт и общая.

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм (в нормальных условиях).

• Климатическое исполнение: УХЛ (умеренный и холодный климат), негерметичный.

• Рабочая температура: от -60°C до +60°C.

• Покрытие контактов: серебро или никель.

• Количество соединений: до 500 циклов.

• Вибрация: 1-5000 Гц, до 30 g; удар: до 500 g.

Разъемы ШР12 взаимосовместимы с аналогичными сериями и подходят для радиоэлектронной, радиотехнической аппаратуры, а также промышленного оборудования. Сочленение резьбовое с одношпоночной поляризацией для надежного подключения.
