Назначение

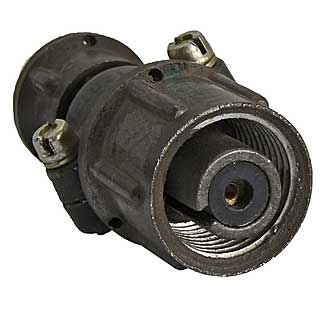

ШР12П1ЭШ1 «5» — низкочастотный цилиндрический разъём серийного производства ШР, предназначенный для надёжного соединения электрических цепей в промышленных и технических системах. Изделие применяется для монтажа с экранированными кабелями в приборах и оборудовании и обеспечивает передачу сигналов постоянного и переменного тока частотой до 3 МГц.

Конструктивное обозначение ШР12П1ЭШ1 расшифровывается следующим образом: ШР — тип соединителя, 12 — условный размер корпуса, П — прямой патрубок, 1 — количество контактов (1 штука диаметром 1,5 мм), Э — гайка для экранированного кабеля, Ш — приборная вилка (блочная часть), 1 — серия.

Подтверждённые особенности

Разъём относится к климатическому исполнению УХЛ (умеренный и холодный климат) и имеет негерметичный тип исполнения. Ниже перечислены основные технические характеристики изделия.

• Амплитудное напряжение — до 850 В.
• Токовая нагрузка — до 10 А на контакт, общая — не более 10 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Устойчивость к вибрации — диапазон от 1 до 5000 Гц при нагрузке до 30 g.
• Устойчивость к ударам — до 500 g.
• Ресурс соединений — до 500 циклов.
• Наработка — 1000 часов.
• Материал контактов — серебро или никель.

Применение и совместимость

ШР12П1ЭШ1 применяется в радиоэлектронной аппаратуре, промышленных системах, включая HVAC и компрессорное оборудование, а также для внутреннего и наружного монтажа с защитой от пыли и воды. Сочленение резьбовое, с одношпоночной поляризацией.

Разъём взаимосовместим с другими разъёмами серии ШР по ТУ НКЦС.434410.504.

Приёмка

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям приёмки для данной категории продукции.
