Назначение

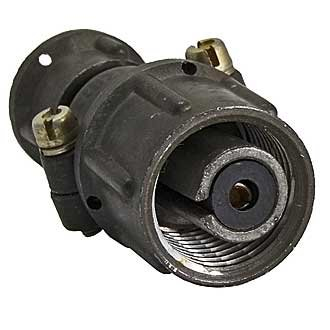

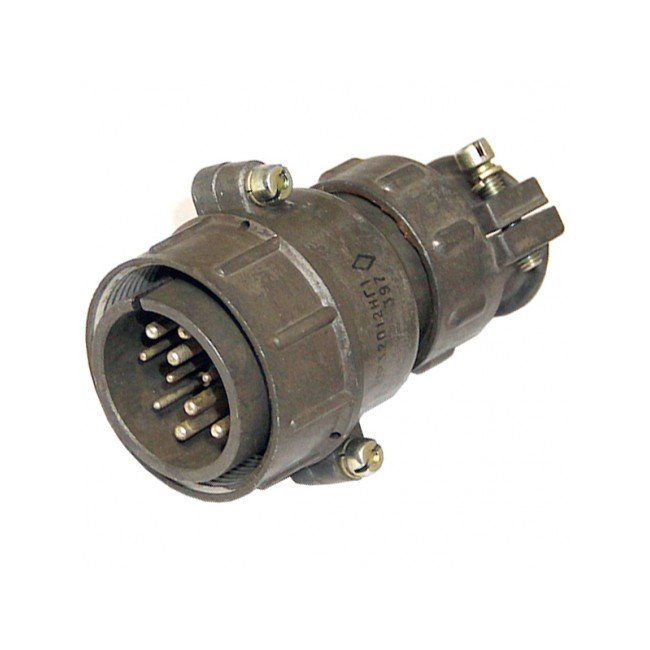

ШР12П1ЭГ2К-В «5» (артикул 8836) — низкочастотный цилиндрический соединитель общего назначения из категории ШР12. Изделие предназначено для электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение приборных и кабельных частей при работе на переменном и постоянном токе.

Модификация «5» в обозначении соответствует приёмке «5» — это подтверждённый признак приёмо-сдаточных испытаний по установленным требованиям, что отличает изделие от соединителей с приёмкой «ОТК» или «ВП».

Конструкция и расшифровка обозначения

Соединитель выполнен в приборном исполнении без патрубка объёмного монтажа, с резьбовым соединением и одношпоночной поляризацией корпусов. Такая конструкция исключает неправильную стыковку половин и обеспечивает стабильный электрический контакт при вибрационных и ударных нагрузках.

Обозначение ШР12П1ЭГ2К-В расшифровывается следующим образом:

• ШР — тип соединителя, низкочастотный цилиндрический;
• 12 — условный размер корпуса;
• П1 — приборная часть без патрубка;
• ЭГ2К-В — модификация с контактами Э (покрытие серебро или никель), группировкой Г2, кабельной частью К и вилкой В в контексте пары.

Технические характеристики

Изделие рассчитано на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Контакты имеют покрытие серебром или никелем. Соединитель выдерживает не менее 500 циклов соединений-расчленений, что подтверждает его ресурс для приборного применения.

Климатическое исполнение — УХЛ2 по ГОСТ 15150-69. Ниже приведены подтверждённые условия эксплуатации:

• диапазон рабочих температур: от минус 60 до плюс 60 °C, с учётом перегрева контактов до плюс 110 °C;
• вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с²;
• атмосферное давление до 1,3·10⁻⁴ Па;
• наработка не менее 1000 часов;
• срок хранения — 15 лет.

Применение

Соединитель применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Он подходит для соединения приборных и кабельных частей в составе одной пары, обеспечивая надёжную передачу сигналов и питания в цепях с указанными частотой и напряжением.

Соответствует ТУ НКЦС.434410.111 или 504ТУ. Категория качества — «5» (приёмка «5»), что подтверждает прохождение установленных приёмо-сдаточных испытаний. Производитель в предоставленных данных не указан.
