ШР12П1ЭГ2 ВИЛКИ БЛОЧНЫЕ «5»

Цена:

1200 ₽

Технические характеристики

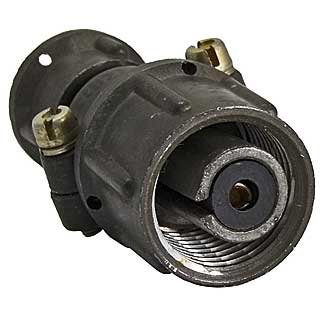

ШР12П1ЭГ2 — это низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной вилки («гнездо» — розетка ШР12М1ЭГ2 и аналоги). В вашем запросе упомянуты «ВИЛКИ БЛОЧНЫЕ „5“» — это, как правило, обозначение типа контакта и исполнения вилки , где «5» относится к контакту диаметром 2,5 мм и сочетанию контактов в блоке.

Соединитель ШР12П1ЭГ2 предназначен для подключения экранированных или неэкранированных кабелей/проводов в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц, при напряжении до 850 В (амплитудное значение). Корпус вилки чаще всего металлический, изолятор выполнен из карболита или аналогичного материала, контактный стержень — сечение и диаметр контактов 2,5 мм, с покрытием серебром.

Максимальное напряжение цепи — до 850 В (амплитудное значение).
Рабочий ток на контакт — до 25–35 А (в зависимости от конкретного исполнения и диаметра контакта).
Сопротивление контакта порядка не более 1 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Количество циклов сочленения–расчленения — не менее 500 циклов.
Устойчивость к вибрации — диапазон частот 1–5000 Гц, ускорение до 300 м/с².
Механические удары: одиночный удар до 5000 м/с², многократные удары до 350 м/с², линейные нагрузки до 2000 м/с².
Диапазон рабочих температур изоляции и корпуса — приблизительно от −60 °C до +110 °C (перегрев контактов учитывается в нормах).

ШР12П1ЭГ2 используется в радиоэлектронной, радиотехнической и контрольно‑измерительной аппаратуре, а также в промышленных электроприборах, где требуется надежное низкочастотное соединение с кабелем. Вилка кабельная ШР12П1ЭГ2 сочетается с розетками ШР12М1ЭГ2 и аналогами, а также входит в одну серию с блочными и приборными вилками ШР12 (например, ШР12П1ЭШ2), отличающимися способом монтажа и типом корпуса.

Описание

Назначение соединителя ШР12П1ЭГ2

ШР12П1ЭГ2 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной вилки. Изделие предназначено для подключения экранированных и неэкранированных кабелей и проводов в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).

Вилка применяется там, где требуется надёжное разъёмное низкочастотное соединение кабеля с аппаратурой: в радиоэлектронной, радиотехнической и контрольно-измерительной технике, а также в промышленных электроприборах. Конструкция серии ШР обеспечивает механическую прочность стыка и стабильность электрических параметров при воздействии внешних нагрузок.

Обозначение «ВИЛКИ БЛОЧНЫЕ „5“» в наименовании указывает на тип контакта и исполнение вилки: цифра «5» относится к контакту диаметром 2,5 мм и соответствующему сочетанию контактов в блоке.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного исполнения соединителя серии ШР12.

Тип изделия — кабельная вилка низкочастотного цилиндрического соединителя.
Максимальное напряжение цепи — до 850 В (амплитудное значение).
Рабочий ток на контакт — до 25–35 А в зависимости от конкретного исполнения и диаметра контакта.
Диаметр контактов — 2,5 мм, покрытие контактного стержня — серебро.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Количество циклов сочленения–расчленения — не менее 500.
Устойчивость к вибрации — диапазон частот от 1 до 5000 Гц при ускорении до 300 м/с².
Механические удары: одиночный удар до 5000 м/с², многократные удары до 350 м/с².
Линейные нагрузки — до 2000 м/с².
Диапазон рабочих температур изоляции и корпуса — приблизительно от минус 60 °C до плюс 110 °C; перегрев контактов учитывается в нормах.
Корпус — преимущественно металлический, изолятор — карболит или аналогичный материал.
Приемка — «5».

Применение и совместимость

Вилка кабельная ШР12П1ЭГ2 сочетается с розетками ШР12М1ЭГ2 и их аналогами. Изделие входит в одну серию с блочными и приборными вилками ШР12, например с ШР12П1ЭШ2, которые отличаются способом монтажа и типом корпуса.

Соединитель подходит для эксплуатации в составе аппаратуры, где предъявляются требования к стойкости к вибрации, ударам и линейным нагрузкам, а также к широкому диапазону рабочих температур. Благодаря серебряному покрытию контактов и нормированному переходному сопротивлению вилка обеспечивает стабильный электрический контакт в цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Артикул изделия — 8832, категория — ШР12. Производитель в предоставленных данных не указан.
