Назначение разъёма ШР12П1ЭГ2

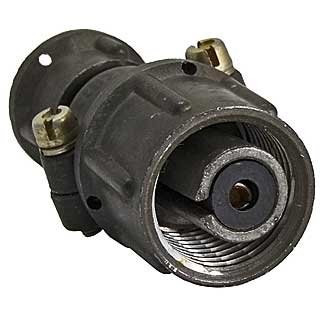

ШР12П1ЭГ2 вилки «5» — это кабельная вилка серии ШР, предназначенная для соединения электрических цепей. Изделие применяется как ответная часть для подключения к розеточным разъёмам соответствующей серии и обеспечивает электрическое соединение между кабелем и оборудованием. Разъём относится к категории силовых соединителей и используется в цепях переменного и постоянного тока.

Приёмка изделия — «5», что соответствует установленным требованиям приёмо-сдаточных испытаний.

Основные технические характеристики

Ниже приведены подтверждённые параметры разъёма:

• Количество контактов: 1
• Диаметр контакта: 2,5 миллиметра
• Максимальная токовая нагрузка на одиночный контакт: до 20 ампер
• Максимальная токовая нагрузка на соединитель: до 675 ампер
• Рабочее напряжение: до 850 вольт
• Сопротивление контакта: не более 1 миллиома
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях

Указанные параметры определяют применимость разъёма в силовых цепях с высокими требованиями к стабильности контакта и надёжности изоляции.

Конструкция изделия

Разъём состоит из нескольких основных частей, каждая из которых выполняет свою функцию:

• Корпус — обеспечивает защиту и механическую поддержку контактных элементов.
• Изоляторы — предотвращают короткое замыкание и обеспечивают безопасность при эксплуатации.
• Контактные элементы — осуществляют непосредственное электрическое соединение.

Такая конструкция характерна для разъёмов серии ШР и обеспечивает возможность многократного сочленения и расчленения.

Области применения

ШР12П1ЭГ2 вилки «5» предназначены для работы в электрических цепях как переменного, так и постоянного тока. Изделие может использоваться в различных областях, включая промышленность и энергетику. Разъём востребован там, где требуется надёжное подключение кабеля к оборудованию с обеспечением высоких токовых нагрузок и стабильного переходного сопротивления.

Условия эксплуатации

Разъёмы этой серии могут функционировать в широком диапазоне температур, что делает их универсальными для различных условий окружающей среды. Они также устойчивы к механическим воздействиям и вибрациям. Совокупность этих свойств позволяет применять изделие в условиях, характерных для промышленного и энергетического оборудования.

Ключевые преимущества

1. Низкое сопротивление контакта — не более 1 миллиома, что снижает потери и нагрев при протекании тока.
2. Высокое сопротивление изоляции — не менее 5000 мегаом, обеспечивающее электробезопасность.
3. Способность выдерживать ток до 20 ампер на одиночный контакт.
4. Рабочее напряжение до 850 вольт.
5. Устойчивость к вибрациям и механическим воздействиям.

Эти характеристики делают ШР12П1ЭГ2 вилки «5» надёжным выбором для подключения в электрических системах.
