Назначение соединителя ШР12П1ЭГ2

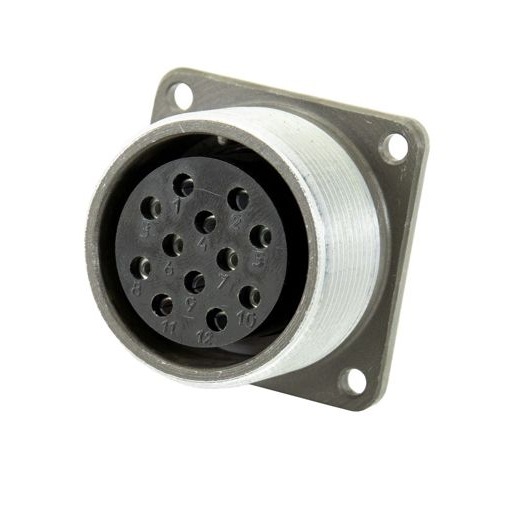

ШР12П1ЭГ2 — это блочная розетка из серии ШР12, представляющая собой кабельный электрический соединитель. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Соединитель обеспечивает надёжное механическое и электрическое соединение проводников и применяется как с экранированными, так и с неэкранированными кабелями.

Розетка является одной из двух частей разъёма, которая работает в паре с ответной вилкой. Такое исполнение позволяет собирать разъёмные соединения, при которых линия связи может быть быстро разъединена и вновь собрана без потери качества контакта.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного соединителя. Значения относятся именно к исполнению ШР12П1ЭГ2 с размером корпуса 12.

• Тип соединителя: ШР, исполнение ШР12П1ЭГ2, блочная розетка.
• Размер корпуса: 12.
• Количество контактов: 1.
• Максимальная токовая нагрузка: 25 ампер.
• Максимальное рабочее напряжение: до 850 вольт.
• Диаметр контактов: 2,5 миллиметра.
• Сопротивление контактов: не более 1 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Количество соединений: до 500 раз.
• Минимальная наработка: 1000 часов.
• Приемка: «5».

Низкое переходное сопротивление контактов и высокое сопротивление изоляции подтверждают пригодность изделия для цепей, где важны стабильность параметров и малые потери. Ресурс в 500 циклов соединения и наработка не менее 1000 часов определяют область применения как умеренно нагруженную по числу сочленений.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременный перегрев до плюс 110 градусов Цельсия. Конструкция устойчива к механическим воздействиям, включая вибрации и удары, что позволяет применять розетку в аппаратуре, подверженной динамическим нагрузкам.

Изделие может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе при условии защиты от прямого воздействия внешней среды. Устойчивость к климатическим факторам делает соединитель пригодным для техники, работающей в разных климатических зонах.

Конструкция и применение

Разъёмное соединение образуют вилка и розетка. Вилка ШР12П1ЭГ2 имеет прямой патрубок и предназначена для подключения к экранированным кабелям. Блочная розетка устанавливается на аппаратуре или кабельной сборке и служит ответной частью соединения.

Применение охватывает радиоэлектронную и радиотехническую аппаратуру, где требуется надёжная коммутация одиночной силовой или сигнальной цепи с током до 25 ампер и напряжением до 850 вольт. Благодаря одному силовому контакту диаметром 2,5 миллиметра изделие удобно для цепей питания и мощных сигнальных линий.

Технические условия и комплектация

Соединители ШР12П1ЭГ2 изготавливаются в соответствии с техническими условиями НКЦС.434410.504 ТУ. Приемка «5» подтверждает соответствие изделия установленным требованиям по данной категории приёмки. Гарантийный срок хранения указан в сопроводительной документации изготовителя.

Сведения о производителе, стране производства и точной комплектации поставки в предоставленных данных не указаны.

Ключевые преимущества

1. Один силовой контакт с допустимым током до 25 ампер.
2. Рабочее напряжение до 850 вольт для цепей постоянного и переменного тока.
3. Стабильные параметры: сопротивление контактов не более 1 миллиома, сопротивление изоляции не менее 5000 мегаом.
4. Ресурс до 500 сочленений и наработка не менее 1000 часов.
5. Работоспособность в диапазоне от минус 60 до плюс 60 градусов Цельсия с кратковременным перегревом до плюс 110 градусов Цельсия.
6. Стойкость к вибрациям и ударам.
7. Совместимость с экранированными и неэкранированными кабелями.
