Назначение и область применения

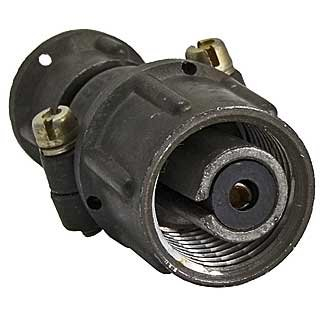

ШР12П1ЭГ2-К «5» представляет собой низкочастотный цилиндрический разъем серии ШР, исполненный в виде розетки (гнезда) общего назначения. Основное назначение изделия — соединение электрических цепей в радио- и электронной аппаратуре, измерительных приборах и промышленном оборудовании. Разъем предназначен для работы в цепях постоянного и переменного тока при частотах до порядка **3 МГц** и напряжении до **850 В** (амплитудное значение).

Конструктивно изделие выполнено как приборный (без патрубка) или блочный цилиндрический соединитель с резьбовым соединением. Такой тип крепления обеспечивает надежную фиксацию при объемном монтаже в аппаратуре различного назначения и применяется преимущественно в стационарных и переносных устройствах, где требуется быстрое сочленение и расчленение цепи без пайки.

Расшифровка обозначения ШР12П1ЭГ2-К «5»

• ШР12 — типоразмер цилиндрического низкочастотного разъема;
• П — вариант корпуса, обычно патрубковый или кабельный вариант исполнения;
• 1 — количество контактов (1 штука);
• Э — тип контакта: гнездо с серебряным покрытием;
• Г2 — условное обозначение схемы контактов и исполнения;
• К — технология или вид исполнения, часто кабельная либо специальная модификация;
• «5» — обозначение приемки по технической документации, например НКЦС.434410.504ТУ.

Указанная расшифровка отражает конструктивные и эксплуатационные признаки изделия и позволяет подобрать совместимую вилку из той же серии ШР с аналогичным типоразмером и схемой контактов.

Технические характеристики

Контакт разъема выполнен круглым диаметром **2,5 мм** с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Сопротивление контакта составляет порядка **1 мОм**, сопротивление изоляции — не менее **5000 МОм** в нормальных климатических условиях.

Рабочий ток на одиночный контакт находится в пределах **25–35 А** в зависимости от режима и условий эксплуатации. Такие параметры позволяют использовать разъем в силовых и сигнальных цепях аппаратуры, где требуется передача значительного тока при умеренных частотах.

Применение и условия эксплуатации

ШР12П1ЭГ2-К «5» применяется в радиоэлектронной, измерительной и промышленной аппаратуре. Изделие рассчитано на несколько сотен циклов сочленения-расчленения, обычно около **500**, при условии соблюдения норм вибрации и ударов, установленных технической документацией.

Для правильной эксплуатации важно учитывать, что разъем представляет собой розетку с одним гнездовым контактом, а для соединения цепи требуется ответная вилка из той же серии ШР соответствующего типоразмера. Приемка «5» подтверждает соответствие изделия требованиям технических условий НКЦС.434410.504ТУ.

Назначение разъема — обеспечение надежного электрического соединения в составе аппаратуры при объемном монтаже. Изделие не предназначено для работы в качестве самостоятельного коммутационного устройства вне состава ответных частей и требует соблюдения норм по вибрационным и ударным нагрузкам.
