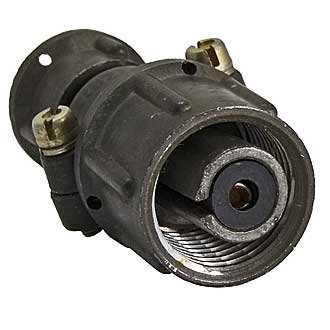

ШР12П1ЭГ2: приборная розетка для надежного соединения электрических цепей

ШР12П1ЭГ2 — низкочастотный цилиндрический штепсельный разъём серии ШР, выполненный в виде приборной розетки без патрубка. Он применяется для разъёмного соединения цепей постоянного и переменного тока в электрооборудовании, аппаратуре связи, системах автоматики, измерительных комплексах и радиоэлектронных устройствах.

Разъём рассчитан на объёмный монтаж внутри аппаратуры и обеспечивает механически прочное, поляризованное и устойчивое к вибрациям соединение с ответной частью. Резьбовое сочленение исключает случайное рассоединение в процессе эксплуатации, а одношпоночная поляризация предотвращает неправильную ориентацию при подключении.

Расшифровка маркировки ШР12П1ЭГ2

Маркировка содержит основные сведения о конструкции соединителя:

Таким образом, ШР12П1ЭГ2 представляет собой одноконтактную приборную розетку в корпусе условного размера 12. Контакт диаметром 2,5 мм подходит для коммутации силовых и сигнальных цепей с относительно высокой токовой нагрузкой.

Основные технические характеристики

Для разъёма ШР12П1ЭГ2 указываются следующие ключевые параметры:

• Количество контактов — 1.

• Диаметр контакта — 2,5 мм.

• Максимальное рабочее напряжение — до 850 В.

• Допустимая частота переменного тока — до 3 МГц.

• Рабочий ток — зависит от исполнения и условий эксплуатации; для контакта данного типоразмера в технических описаниях приводятся значения до 25–35 А.

• Сопротивление контакта — не более 1 мОм при серебряном покрытии.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Способ соединения — резьбовой.

• Способ монтажа проводника — пайка.

• Покрытие контактов — серебряное; для серии также применяются варианты с никелевым покрытием.

• Количество циклов сочленения и расчленения — до 500.

• Минимальная наработка — от 1000 часов.

• Срок сохраняемости — до 15 лет.

Конструктивные особенности

Приборная розетка ШР12П1ЭГ2 предназначена для закрепления на панели, корпусе или стенке электротехнического устройства. Отсутствие патрубка делает конструкцию компактной и удобной для внутренней установки, когда кабельная часть разъёма располагается на ответной вилке.

Корпус разъёма имеет цилиндрическую форму. Резьбовая фиксация обеспечивает плотное соединение сопрягаемых частей и помогает сохранять стабильный электрический контакт при вибрациях, ударах и перемещениях оборудования. Одношпоночная система поляризации не допускает неправильного взаимного положения вилки и розетки.

Контактная группа рассчитана на пайку проводников сечением до 3 мм². Это особенно важно при подключении силовых цепей, цепей питания, заземления, исполнительных механизмов и другого оборудования, где требуется передавать повышенный ток через один контакт.

Условия эксплуатации

ШР12П1ЭГ2 относится к негерметичным соединителям климатического исполнения УХЛ. Его применяют в аппаратуре, работающей в закрытых помещениях либо в защищённых от прямого воздействия влаги и пыли корпусах.

Рабочий диапазон температур составляет от −60 до +60 °C. При учёте нагрева контактов допускается воздействие температур в диапазоне от −60 до +110 °C. Разъём сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц, что делает его подходящим для промышленного, транспортного, энергетического и специального оборудования.

Где применяется ШР12П1ЭГ2

Разъём ШР12П1ЭГ2 используется в тех случаях, когда необходимы компактность, механическая фиксация и надёжное одноконтактное соединение. Типовые области применения:

• Блоки питания и распределительные устройства.

• Электрические шкафы управления и автоматики.

• Радиоэлектронная и измерительная аппаратура.

• Промышленное оборудование и стенды.

• Системы связи и телемеханики.

• Оборудование с вибрационными нагрузками.

• Силовые цепи, цепи питания, заземления и подключения отдельных модулей.

ШР12П1ЭГ2 целесообразно использовать вместе с полностью совместимой ответной частью серии ШР того же типоразмера и контактного сочетания. При подборе важно проверять исполнение кабельной части, тип корпуса, способ монтажа, наличие экранирования и соответствие электрических параметров реальной нагрузке.
