Назначение изделия

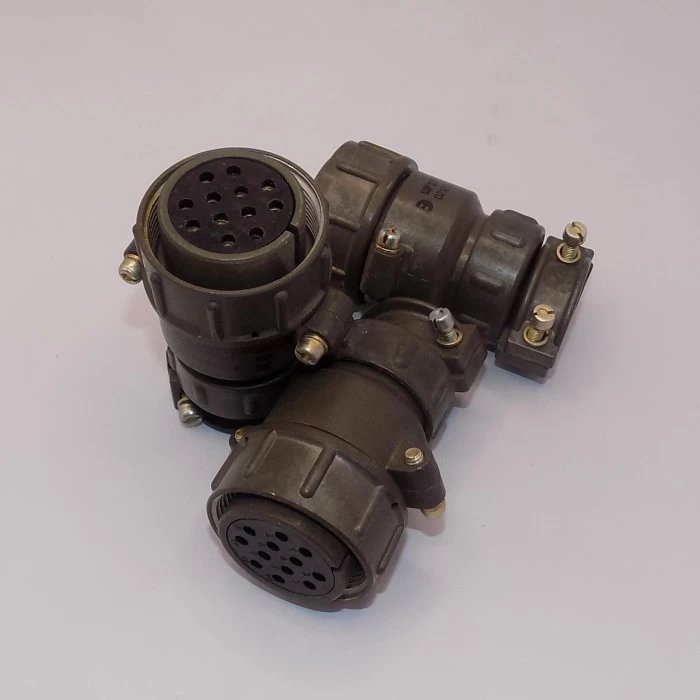

ШР12П1ЭГ1 — это розетка приборная блочная без патрубка, входящая в серию низкочастотных цилиндрических соединителей ШР. Изделие предназначено для электрического соединения и разъединения проводов, кабелей, узлов и блоков внутри приборов с внутренним монтажом. Основная задача розетки — обеспечить надёжную коммутацию электрических цепей в электро- и радиоаппаратуре, где требуется стабильная передача тока при сохранении компактных габаритов соединителя.

Конструктивно изделие относится к соединителям резьбового сочленения нормальных габаритов с объёмным монтажом пайкой. Розетка выпускалась примерно в 2015 году и применяется в радиоэлектронной технике общего назначения. Исполнение соответствует условиям УХЛ, то есть рассчитано на эксплуатацию в умеренном и холодном климате.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя. Они определяют электрические и механические возможности розетки при работе в составе аппаратуры.

• Тип соединителя: низкочастотный цилиндрический, резьбового сочленения, нормальных габаритов, объёмного монтажа пайкой.
• Количество контактов: один.
• Рабочий ток на контакт: от 25 до 35 А при диаметре контакта 2,5 мм.
• Максимальное напряжение: 850 В амплитудное.
• Рабочая частота: до 3 МГц.
• Покрытие контактов: серебро или никель.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Устойчивость к синусоидальной вибрации: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Защита от вибрации и механических ударов: предусмотрена конструкцией.
• Климатическое исполнение: УХЛ (умеренный и холодный климат).

Розетка не имеет патрубка, что отличает её от некоторых других исполнений серии ШР и определяет способ её установки на приборной панели или внутри блока. Блочное исполнение подразумевает крепление непосредственно на корпусе аппаратуры.

Область применения и условия эксплуатации

ШР12П1ЭГ1 применяется для соединения и разъединения проводов, кабелей, узлов и блоков в приборах с внутренним монтажом. Благодаря устойчивости к вибрации и механическим ударам розетка востребована в радиоэлектронной технике общего назначения, где требуется передача значительного тока через одиночный контакт.

Изделие рассчитано на работу в условиях умеренного и холодного климата, что соответствует климатическому исполнению УХЛ. При монтаже используется пайка, обеспечивающая надёжное объёмное соединение проводников с контактами розетки.

Основные сферы применения включают:

1. Электро- и радиоаппаратуру с внутренним монтажом.
2. Приборные блоки и узлы, требующие разъёмного соединения цепей.
3. Оборудование, работающее в условиях вибрационных и ударных нагрузок.
4. Устройства, где необходим одиночный силовой контакт с рабочим током до 25–35 А.

Краткие сведения

Артикул изделия — 51062. Категория — ШР12. Год выпуска, указанный в характеристиках, — 2015. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Розетка ШР12П1ЭГ1ЭГ1 относится к классу приборных блочных соединителей без патрубка и предназначена для эксплуатации в составе радиоэлектронной аппаратуры общего назначения.
