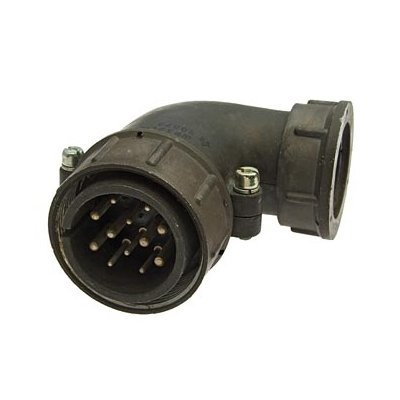

Назначение соединителя ШР12-У1ЭГ2 «5»

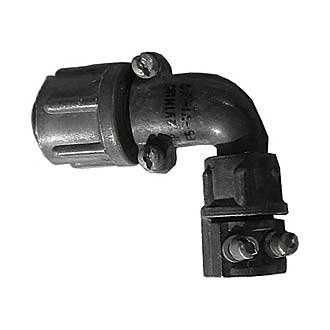

ШР12-У1ЭГ2 «5» — это кабельная вилка из серии низкочастотных цилиндрических соединителей ШР общего назначения. Изделие предназначено для надёжного соединения электрических цепей с экранированными или неэкранированными кабелями в аппаратуре, работающей на постоянном или переменном токе с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для монтажа на кабель с угловым патрубком. Он подходит для внутренних и наружных условий при защите от пыли и влаги, в климатическом исполнении УХЛ, с рабочей температурой от минус 60 до плюс 100 градусов Цельсия.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструкции и параметрах:

• ШР — тип соединителя, низкочастотный цилиндрический.
• 12 — условный размер корпуса.
• У — угловой патрубок для кабеля.
• 1 — количество контактов, одна штука, диаметр 2,5 мм.
• Э — гайка патрубка для экранированного кабеля.
• Г — вилка (штекер).
• 2 — сочетание контактов.

Дополнительная отметка «5» в наименовании соответствует приёмке по пятой категории, что подтверждает приёмку изделия в установленном порядке.

Технические характеристики

Основные параметры соединителя приведены ниже и подтверждены данными изготовителя:

• Максимальный ток на контакт — 35 А.
• Сопротивление контакта — не более 1 мОм.
• Напряжение — до 850 В (амплитудное значение).
• Число сочленений-расчленений — 500 циклов.
• Вибрация синусоидальная — диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).
• Механический удар — до 5000 метров на секунду в квадрате (500 g).
• Наработка — не менее 1000 часов.

Материалы и конструктивные особенности

Контакты соединителя выполнены из серебра или никеля, корпус — из металла, изолятор — из карболита. Такое сочетание материалов обеспечивает стойкость к механическим нагрузкам, вибрации и ударам, а также стабильность электрических параметров в течение всего срока службы.

Угловой патрубок позволяет монтировать вилку на кабель с изгибом, что удобно при ограниченном пространстве внутри аппаратуры. Гайка патрубка обеспечивает надёжное крепление экранированного кабеля и сохранение целостности экрана, что важно для снижения помех в низкочастотных цепях.

Применение и условия эксплуатации

ШР12-У1ЭГ2 «5» применяется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации цепей питания и сигнальных линий. Благодаря климатическому исполнению УХЛ и широкому температурному диапазону от минус 60 до плюс 100 градусов Цельсия соединитель работоспособен как в помещениях, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги.

Допустимые механические нагрузки — вибрация с ускорением до 30 g в диапазоне от 1 до 5000 Гц и удары с ускорением до 500 g — позволяют использовать изделие в аппаратуре, подверженной интенсивным динамическим воздействиям. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов обеспечивают длительную эксплуатацию при соблюдении правил монтажа и условий применения.
