Назначение разъёма ШР12-П1НШ2 «5»

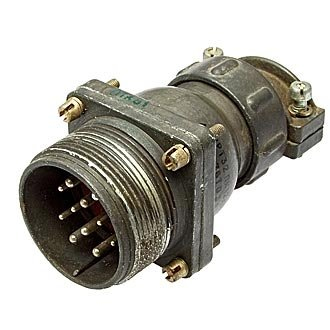

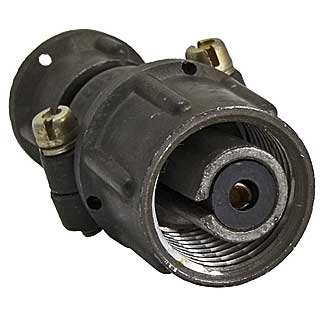

ШР12-П1НШ2 «5» — это кабельная розетка из серии низкочастотных цилиндрических разъёмов ШР, предназначенная для соединения электрических цепей постоянного и переменного тока в аппаратуре общего назначения. Изделие применяется в качестве кабельной части в паре с ответной вилкой серии ШР12, например с приборной вилкой.

Розетка используется во внутреннем монтаже и допускается к наружному монтажу при условии защиты от пыли и влаги, в климатическом исполнении УХЛ. Разъём рассчитан на работу в цепях с токами до 25 ампер и напряжением до 850 вольт постоянного тока, что делает его пригодным для силовых и сигнальных линий в составе промышленного и специального оборудования.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструкции и исполнении. Понимание обозначения помогает правильно подобрать ответную часть и оценить применимость розетки в конкретной схеме.

• «ШР» — тип соединителя, низкочастотный цилиндрический разъём.
• «12» — условный размер корпуса.
• «П» — кабельная часть с прямым патрубком для вывода кабеля.
• «1» — количество контактов, одно контактное гнездо.
• «Н» — гайка для неэкранированного кабеля, в отличие от исполнения «Э» для экранированного кабеля.
• «Ш2» — исполнение по конструкции и типу резьбового соединения, вариант номер два данной серии.

Электрические и климатические характеристики

Рабочий ток розетки достигает 25 ампер. Максимальное рабочее напряжение составляет до 850 вольт по постоянному току, амплитудное значение. Диаметр контакта — около 2,5 миллиметра, контакт выполнен посеребрённым, сопротивление контакта составляет порядка 1 миллиома.

Сопротивление изоляции в нормальных условиях — не менее 5000 мегаом. Диапазон рабочих температур с учётом перегрева контактов простирается от минус 60 градусов Цельсия до плюс 110 градусов Цельсия. Такие параметры обеспечивают устойчивую работу изделия как в условиях сильного холода, так и при повышенном нагреве.

Механическая надёжность и стойкость к нагрузкам

Конструкция розетки рассчитана на длительную эксплуатацию в нагруженных условиях. Допустимое число сочленений и расчленений составляет порядка 500 циклов. Минимальная наработка — не менее 1000 часов, а срок сохраняемости — не менее 15 лет.

Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате. Розетка также выдерживает ударные и линейные нагрузки с высокими допускаемыми ускорениями, что позволяет применять разъём в вибронагруженной технике.

Монтаж, кабель и комплектация

Хвостовики контактов допускают подключение проводов сечением до примерно 3 квадратных миллиметров. Конструкция с гайкой «Н» рассчитана на ввод и фиксацию неэкранированного кабеля в прямом патрубке. Резьбовое сочленение корпуса обеспечивает надёжный фиксированный контакт и защиту от самооткручивания при вибрации.

Розетка имеет приёмку «5», что подтверждает её соответствие установленным требованиям для изделий данного класса. Артикул изделия — 8816. Применение розетки целесообразно в аппаратуре общего назначения, где требуется надёжное разъёмное соединение электрических цепей с одним контактом при токах до 25 ампер.
