ШР12-П1ЭШ2 — это низкочастотный цилиндрический электрический разъём серии ШР советского/российского производства, предназначенный для соединения в цепях переменного и постоянного тока частотой до 3 МГц.

Описание

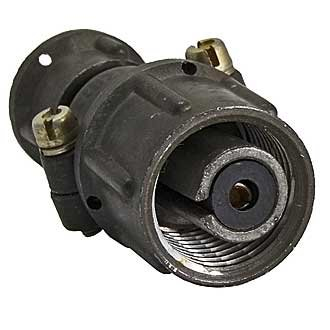

Это кабельная розетка с прямым патрубком (индекс "П1"), одношпоночная поляризация (одна шпонка для правильной ориентации), покрытие контактов серебром (индекс "Э"). Условный размер корпуса — 12, что определяет компактные габариты для монтажа в электронике и аппаратуре. Количество контактов — 1, диаметр контакта от 1,5 до 9 мм (часто 2,5 мм для данной модификации). +3

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение до 850 В, рабочий ток на контакт — от 7 до 50 А (в зависимости от диаметра). Сопротивление изоляции — не менее 5000 МОм, монтаж — объёмный пайкой.

Эксплуатационные параметры

Рабочая температура — от -60 до +60 °С (смена до +110 °С с учётом перегрева контактов), климатическое исполнение УХЛ или УХЛ2. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), наработка — минимум 1000 часов, циклы соединений — 500. Применяется во внутренней аппаратуре, защищённой от пыли и влаги. +4
