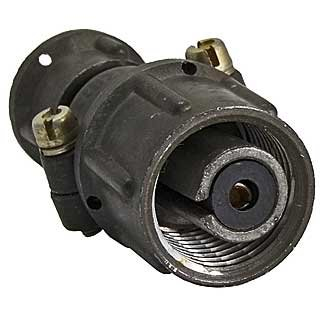

ШР12‑П1ЭГ2 «5» — это низкочастотный цилиндрический электрический разъём (розетка) из серии ШР, используемый в радиоэлектронной и приборной аппаратуре для соединения кабелей и плат с цепями постоянного и переменного тока. Обозначение «5» относится к приёмке (условному номеру технических условий: НКЦС.434410.504 ТУ), а не к конструкции корпуса.

Соединитель ШР12‑П1ЭГ2 предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение) и используется в приборах, радиотехническом и контрольно‑измерительном оборудовании. Он применяется как приборная часть (розетка) без патрубка, монтируемая на плату или в корпус изделия.

• Тип: низкочастотный цилиндрический, негерметичный, с резьбовым соединением.

• Условный размер корпуса: 12.

• Конструктив «П»: приборная часть без патрубка (для внутреннего монтажа).

• Климатическое исполнение: УХЛ2 по ГОСТ 15150, предназначен для работы в умеренном и холодном климате.

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Рабочий ток: около 25 А (в зависимости от конкретного исполнения и диаметра контактов).

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Контакты выполнены с серебряным или никелевым покрытием, что обеспечивает низкое переходное сопротивление и устойчивость контакта.

• Рассчитан на многократные сочленения (расчленения) порядка 500 циклов.

• Устойчив к вибрации (диапазон частот 1–5000 Гц, ускорение до 300 м/с²) и механическим ударам (одиночные удары до 5000 м/с², многократные до 350 м/с²).

• Работоспособен при температуре окружающей среды примерно от −60 до +60 °С и при сильно пониженном атмосферном давлении (порядка 1,3·10⁻⁴ Па).
