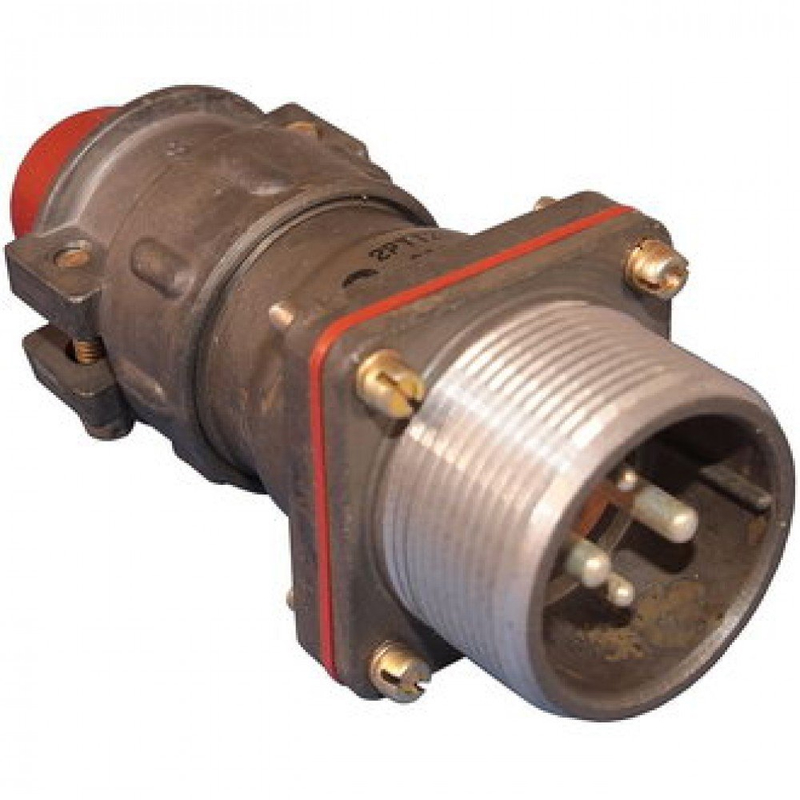

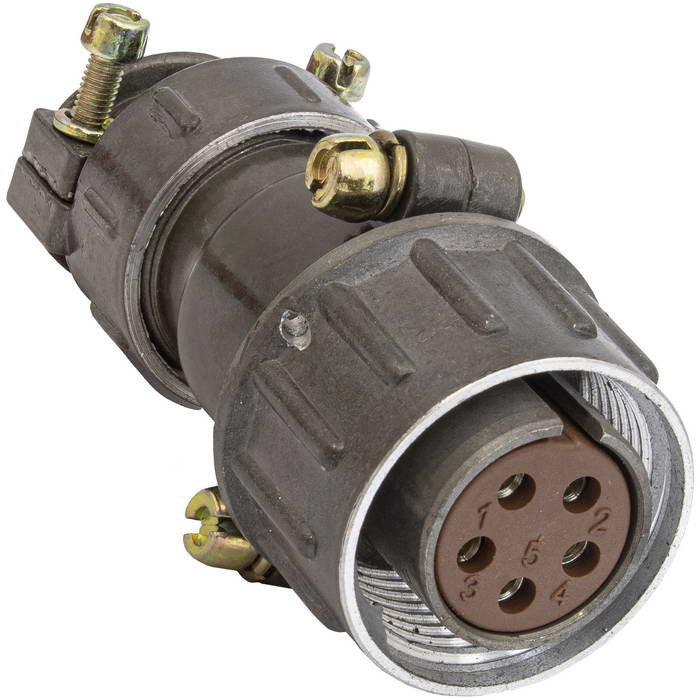

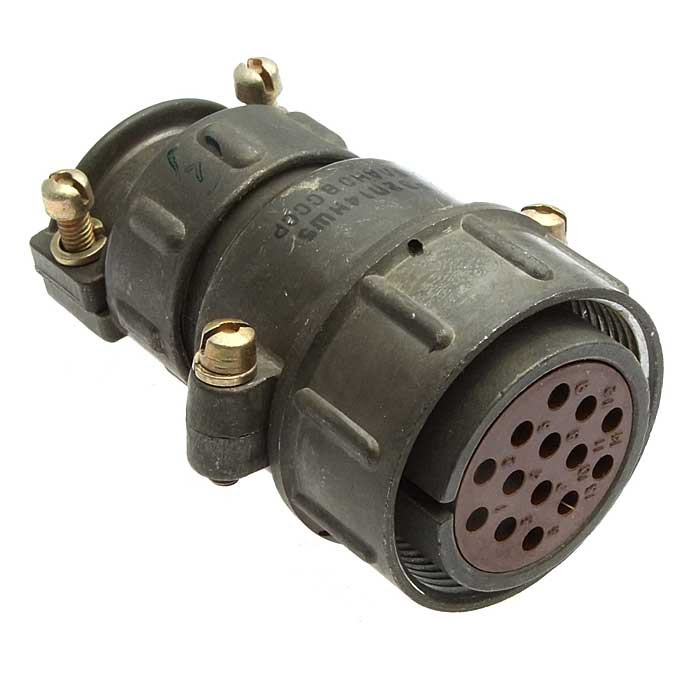

Назначение разъёма ШР2Ш10

Соединитель ШР2Ш10 относится к классу резьбовых электрических разъёмов серии ШР, широко применяемых в составе наземной, полевой и герметичной радиоэлектронной аппаратуры. Разъёмы данной категории предназначены для коммутации электрических цепей в условиях повышенных механических нагрузок, вибраций, ударных воздействий и значительных перепадов температуры. ШР2Ш10 используется для организации надёжного разъёмного контакта между кабельными сборками и блочными элементами аппаратуры, обеспечивая стабильную передачу сигналов и питающих напряжений.

Конструкция предусматривает резьбовое соединение ответных частей, что гарантирует фиксацию без самопроизвольного расчленения при внешних воздействиях. Одношпоночная поляризация исключает неверное соединение контактов. Изделие рассчитано на длительную эксплуатацию в составе ответственного оборудования, где предъявляются высокие требования к целостности цепи и повторяемости характеристик после многократных циклов сочленения.

Подтверждённые технические особенности

Разъём ШР2Ш10 соответствует требованиям, характерным для серии ШР, и выдерживает работу в сложных условиях окружающей среды. Подтверждённые параметры включают следующие показатели:

• Диапазон рабочих температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам до 350 метров на секунду в квадрате.
• Ресурс по количеству соединений-расчленений не менее 500 циклов, что подтверждает надёжность контактной группы при регулярном обслуживании.
• Минимальная наработка до отказа составляет 1000 часов в штатных условиях эксплуатации.

Контактные элементы разъёма имеют покрытие серебром или никелем, обеспечивающее низкое переходное сопротивление и защиту от коррозии. Исполнение корпуса может быть блочным или кабельным с прямым либо угловым патрубком, что расширяет варианты монтажа в составе аппаратуры. Герметичность и стойкость к внешним факторам позволяют использовать ШР2Ш10 в полевых условиях, на транспортных средствах и стационарных объектах.

Применение и монтаж

Основная область применения разъёма ШР2Ш10 — соединение электрических цепей в радиоэлектронной аппаратуре, где требуется частая коммутация при сохранении стабильного контакта. Изделие подходит для блоков управления, распределительных щитов, измерительных комплексов и полевого оборудования. Резьбовая фиксация обеспечивает защиту от случайного размыкания при тряске и транспортировке.

Особенности установки

При монтаже необходимо учитывать тип исполнения: блочное крепление предполагает фиксацию на панели, кабельное — установку на окончании жгута или кабеля. Прямой или угловой патрубок выбирается исходя из компоновки аппаратуры и направления подвода кабеля. Поляризационный шпоночный механизм исключает ошибочное соединение даже в условиях ограниченного доступа и плохой видимости.

Эксплуатационные преимущества

Использование ШР2Ш10 сокращает время замены узлов и упрощает обслуживание аппаратуры за счёт быстрого расчленения без применения специального инструмента. Высокий ресурс циклов и стойкость к механическим воздействиям подтверждают пригодность разъёма для ответственных применений, где отказ контакта недопустим.
