Назначение и общее описание

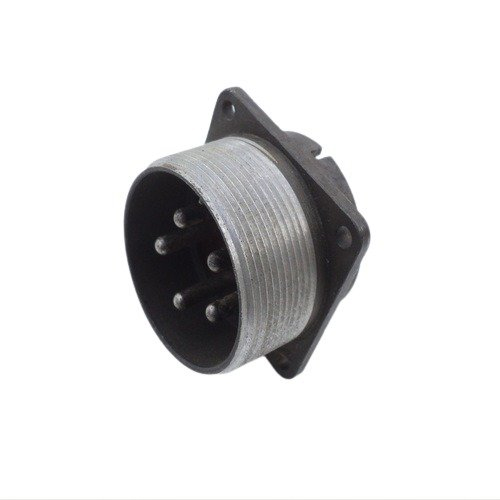

ШР контакты диаметром 5,5 мм с никелевым покрытием и вилочной конструкцией — это разъёмные элементы цилиндрических низкочастотных соединителей серии ШР. Они применяются в электрических цепях для создания надёжного и разъёмного соединения между блоками и кабелями. Контакты данного типа относятся к категории извлекаемых, что существенно упрощает монтаж, диагностику и замену вышедших из строя элементов без необходимости демонтажа всего соединителя.

Основное назначение вилочных контактов — передача электрической энергии и сигналов в составе штепсельных разъёмов. Они предназначены для работы с постоянным и переменным током при частоте до 3 МГц и напряжении до 850 В. Благодаря универсальности такие изделия востребованы в промышленной, железнодорожной и полевой аппаратуре, где предъявляются повышенные требования к надёжности соединения.

Подтверждённые особенности и технические характеристики

Контакты с диаметром 5,5 мм образуют отдельную группу извлекаемых контактов в серии ШР, наряду с элементами диаметром 9 мм. Никелевое покрытие, традиционно обозначаемое в маркировке буквой «Н», обеспечивает переходное сопротивление не более 5 мОм. Это значение гарантирует стабильность электрического контакта и минимальные потери при прохождении тока.

Никелевое покрытие также повышает стойкость к коррозии и делает контакты пригодными для эксплуатации в условиях механических нагрузок. Изделия сохраняют работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30g и при ударах с ускорением до 500g. Климатическое исполнение УХЛ допускает работу в широком температурном диапазоне от минус 60 до плюс 60 градусов Цельсия.

• Диаметр контакта: 5,5 мм.
• Покрытие: никель, обозначение «Н».
• Переходное сопротивление: не более 5 мОм.
• Рабочее напряжение: до 850 В.
• Частотный диапазон: до 3 МГц.
• Тип контакта: вилка (штекер), извлекаемый.
• Стойкость к вибрации: от 1 до 5000 Гц, до 30g.
• Стойкость к ударам: до 500g.
• Климатическое исполнение: УХЛ, от минус 60 до плюс 60 градусов Цельсия.

Конструкция и применение вилочных контактов

Вилки, обозначаемые в маркировке буквой «П», монтируются объёмным способом пайкой. В зависимости от исполнения разъёма они могут быть блочными, то есть приборными, либо кабельными — экранированными или неэкранированными. Сочленение разъёмов резьбовое, поляризация одношпоночная, что исключает неправильную стыковку и повышает надёжность эксплуатации.

Токовая нагрузка на один контакт диаметром 5,5 мм составляет от 20 до 200 А в зависимости от типоразмера корпуса соединителя. Серия ШР включает корпуса размеров от ШР12 до ШР60, а общее число контактов в разъёме может составлять от 1 до 67. Никелевое покрытие предпочтительно выбирать там, где серебряное покрытие не подходит по условиям эксплуатации, например при повышенной влажности, загрязнении или интенсивных механических воздействиях.

Вилочные контакты применяются в паре с розетками, обозначаемыми буквой «М» (гнездо). Такое сочетание обеспечивает формирование полноценного разъёмного соединения в составе кабельных сборок и приборных блоков. Благодаря извлекаемой конструкции контакты 5,5 мм удобны для обслуживания аппаратуры, работающей в полевых условиях, на подвижном составе и в других ответственных применениях.
