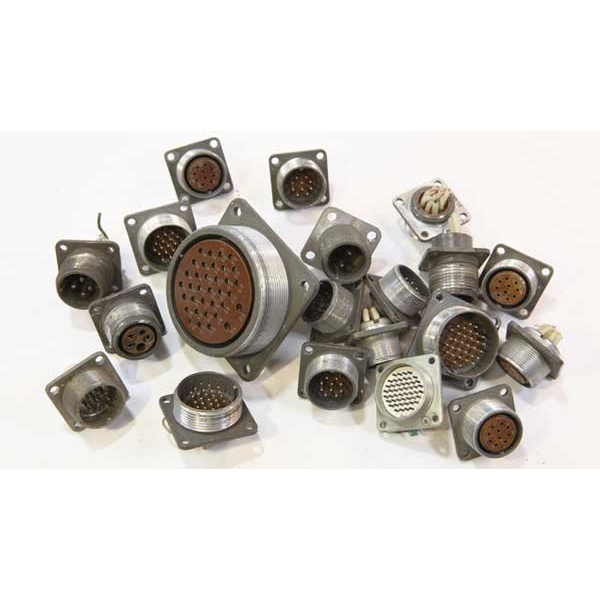

ШР контакты 3.5 мм серебро ВИЛКИ

Цена:

65 ₽

В наличии: 332 шт.

Технические характеристики

ШР контакты 3.5 мм серебро вилки

ШР контакты диаметром 3,5 мм с серебряным покрытием представляют собой штыревые (вилочные) элементы разъемов серии ШР, используемые в промышленных электрических соединениях. Эти контакты обеспечивают надежный ток до 40 А на контакт при напряжении до 850 В (переменный или постоянный ток частотой до 3 МГц). Они изготавливаются из латуни ЛС59-1, фиксируются в изоляторах за упорные буртики и предназначены для работы во внутренних и наружных условиях.

Основные характеристики

Контакты 3,5 мм входят в стандартный набор диаметров разъемов ШР (1,5; 2,5; 3,5; 5,5; 9,0 мм), где контакты большего размера (5,5 и 9 мм) съемные. Серебряное покрытие улучшает проводимость и устойчивость к окислению, в отличие от варианта с никелем (обозначается буквой "Н"). Максимальное сечение провода для таких контактов — до 13 мм².

Конструкция вилок

Штыри вилок цилиндрические, корпус разъемов — из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3. Вилки бывают приборными (без патрубка) или кабельными (для экранированного/неэкранированного кабеля), с проходным диаметром до 60 мм в крупных моделях вроде ШР55П35ЭШ3 (35 контактов: 33×1,5 мм + 2×3,5 мм). Сочленение резьбовое, поляризация — одношпоночная.

Применение

Разъемы ШР с такими контактами применяются в железнодорожной, промышленной и энергетической технике для надежных соединений в цепях с высокой нагрузкой. Общая токовая нагрузка на соединитель может достигать 344 А.

Описание

Назначение

ШР контакты диаметром 3,5 мм с серебряным покрытием представляют собой штыревые (вилочные) элементы разъемов серии ШР. Они применяются для создания промышленных электрических соединений и предназначены для работы во внутренних и наружных условиях. Такие контакты входят в стандартный набор диаметров разъемов ШР наряду с контактами 1,5; 2,5; 5,5 и 9,0 мм. Контакты обеспечивают надежную передачу тока в цепях с высокой нагрузкой.

Подтвержденные особенности

Штыри вилок имеют цилиндрическую форму. Изготовлены контакты из латуни ЛС59-1, покрытие — серебряное, что улучшает проводимость и устойчивость к окислению по сравнению с никелевым вариантом, который обозначается буквой «Н». Фиксация в изоляторах выполняется за упорные буртики.

Диаметр контакта — 3,5 мм.
Материал — латунь ЛС59-1.
Покрытие — серебро.
Максимальное сечение провода — до 13 мм².
Номинальный ток — до 40 А на контакт.
Напряжение — до 850 В (переменный или постоянный ток частотой до 3 МГц).
Корпус разъемов — из алюминиевого сплава АЛ-11.
Изоляторы — из карболита К-211-3.
Сочленение резьбовое, поляризация одношпоночная.
Типы вилок: приборные (без патрубка) или кабельные (для экранированного и неэкранированного кабеля).
Проходной диаметр кабельных вилок — до 60 мм в крупных моделях.

Пример крупной модели — ШР55П35ЭШ3, содержащая 35 контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Контакты большего размера (5,5 и 9,0 мм) в серии ШР выполняются съемными.

Применение

Разъемы ШР с контактами диаметром 3,5 мм используются в железнодорожной, промышленной и энергетической технике. Они служат для надежных соединений в цепях с высокой нагрузкой. Общая токовая нагрузка на соединитель может достигать 344 А. Серебряное покрытие контактов способствует стабильной работе в условиях внутренней и наружной эксплуатации.

Области применения

Железнодорожная техника и подвижной состав.
Промышленное электрооборудование.
Энергетические установки и распределительные устройства.
Системы с повышенными требованиями к надежности соединений.

Артикул товара — 41115. Категория — ШР. Данные о производителе, комплектации, гарантии, сертификатах и стране производства в предоставленной информации не указаны. Характеристики VirtueMart для данного товара не заполнены.
