ШР контакты 2.5 мм никель розетки

ШР контакты диаметром 2,5 мм с никелевым покрытием используются в разъёмах серии ШР как гнёздa (розетки) для надёжного соединения в электрических цепях. Эти разъёмы предназначены для работы с постоянным и переменным током (до 3 МГц) при напряжении до 850 В, обеспечивая низкое сопротивление контактов — не более 5 мОм при никелевом покрытии.

Основные характеристики

Контакты изготавливаются из латуни или бронзы, имеют трубчатую конструкцию типа "манжета" для плотного соединения со штырями. Диаметр 2,5 мм подходит для средних токовых нагрузок, а никелевое покрытие (обозначается буквой "Н" в маркировке) повышает стойкость к коррозии и износу по сравнению со стандартным серебряным. Они фиксируются в изоляторах из карболита за упорные бурты, контакты больших диаметров (5,5 и 9 мм) бывают съёмными, но 2,5 мм обычно неподвижные.

Конструкция розеток

Розетки ШР бывают кабельными (с патрубком для монтажа кабеля) или приборными (блочными, навесного монтажа), с резьбовым сочленением и одношпоночной поляризацией. Корпус из алюминиевого сплава АЛ-11, подходят для внутреннего/наружного монтажа в УХЛ исполнении, с опцией экранирования. Монтаж возможен под экранированный или неэкранированный кабель.

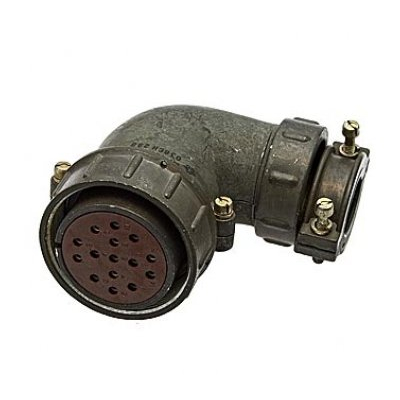

Эта розетка иллюстрирует типичную конструкцию кабельного варианта ШР с множеством контактов, включая возможные гнёзда 2,5 мм.
