Назначение

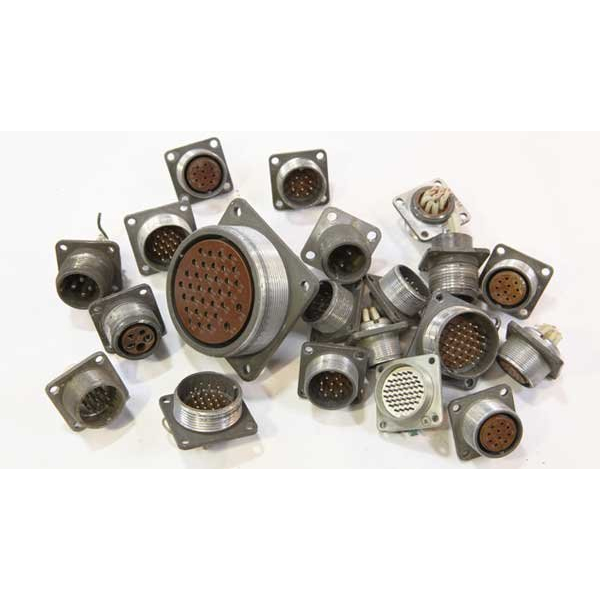

ШР контакты диаметром 1,5 мм с серебряным покрытием в исполнении «вилки» представляют собой стандартные цилиндрические штыри, применяемые в электрических соединителях типа ШР, ШРГ и их модификациях. Основное назначение — передача электрического сигнала и питающего напряжения в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Такие контакты устанавливаются в вилках и розетках кабельных и приборных исполнений, обеспечивая надёжное разъёмное соединение между блоками аппаратуры, кабельными сборками и внешними устройствами.

Контакты данного типоразмера широко востребованы в промышленной автоматике, измерительной технике, системах управления и связи, где требуется частая коммутация и стабильность параметров соединения при эксплуатации в условиях умеренного и холодного климата (категория УХЛ, включая внутренний и наружный монтаж).

Конструкция и материалы

Контакты-вилки диаметром 1,5 мм изготавливаются из латуни, например марки ЛС59-1, что обеспечивает достаточную механическую прочность и хорошую электропроводность. Рабочая поверхность покрывается слоем серебра, часто в сочетании с подслоем никеля. Серебряное покрытие снижает переходное сопротивление, препятствует окислению и сохраняет стабильные электрические характеристики на протяжении всего срока службы соединителя.

Ответные гнёзда в разъёмах ШР также выполняются из латуни, а для надёжного прижима в них предусмотрена пружина-манжета из бронзы. При сочленении вилки и гнезда обеспечивается плотный электрический контакт, устойчивый к вибрациям и механическим нагрузкам. Резьбовое соединение корпусов ШР и поляризация корпуса гарантируют правильную ориентацию и фиксацию ответных частей.

Подтверждённые особенности

• Диаметр контакта — 1,5 мм, исполнение «вилка» (штырь).
• Покрытие рабочей поверхности — серебро, часто с подслоем никеля.
• Материал токоведущей части — латунь, например ЛС59-1.
• Переходное сопротивление контакта — обычно не более 0,0025 Ом.
• Номинальная токовая нагрузка на один контакт — до 20 А.
• Суммарный ток на разъём может достигать порядка 180 А в зависимости от типа ШР или ШРГ.
• Рабочее напряжение — до 850 В, частота — до 3 МГц.
• Условия эксплуатации — категория УХЛ, внутренний и наружный монтаж.
• Совместимость с корпусами ШР, ШРГ и их модификациями, включая кабельные и приборные исполнения.

Применение и совместимость

Контакты 1,5 мм применяются как в кабельных, так и в приборных вилках и розетках ШР. Они могут использоваться в комбинированных наборах, например 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм в одном соединителе. Такая компоновка позволяет одновременно передавать питающие токи и слаботочные сигналы через один разъём.

Благодаря низкому переходному сопротивлению и серебряному покрытию контакты подходят для цепей, где важны минимальные потери и стабильность соединения. Резьбовое сочленение и поляризация корпуса исключают ошибки при подключении и обеспечивают надёжную фиксацию в условиях вибрации. Для точного подбора конструкции под конкретный тип соединителя (например, ШР-МР, ШР-РС, ШРГ) рекомендуется уточнять исполнение корпуса и количество контактов.

Комплектация и артикул

Артикул товара — 41111. Товар относится к категории «ШР». Контакты поставляются в исполнении «вилки» диаметром 1,5 мм с серебряным покрытием. Производитель в предоставленных данных не указан. Гарантия, страна производства и точный состав комплекта в исходной информации не приведены, поэтому эти сведения следует уточнять у поставщика.
