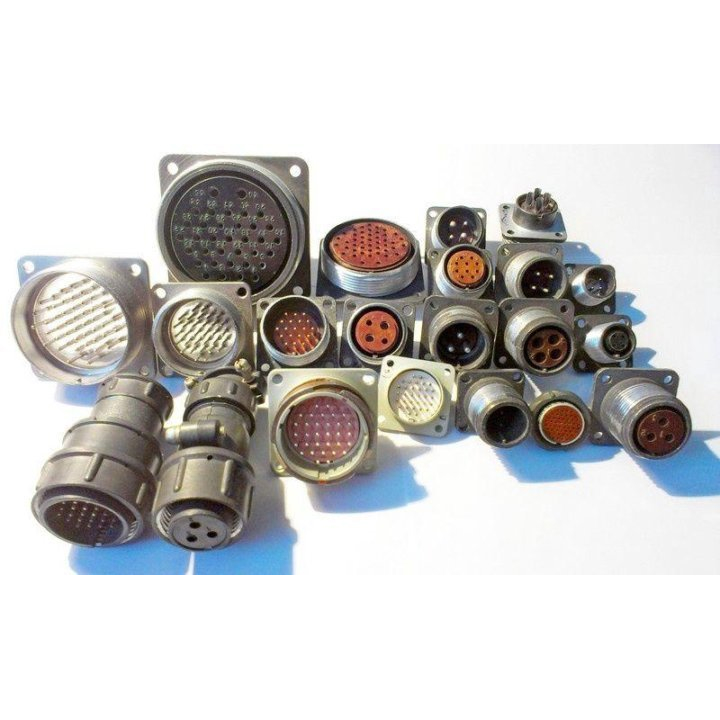

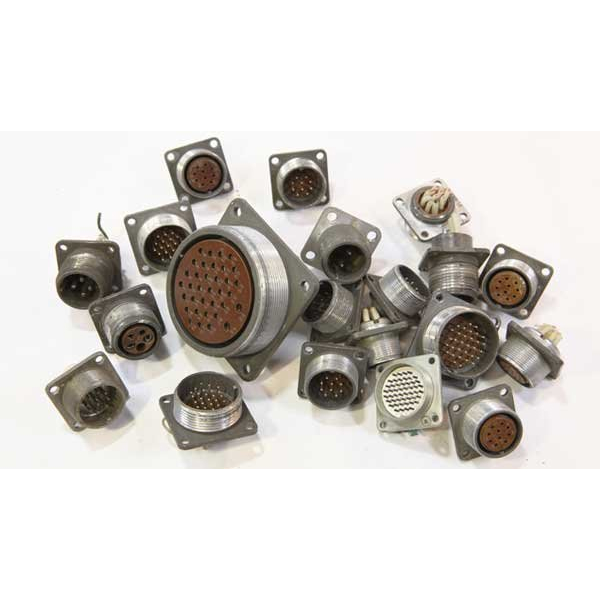

ШР контакты 1.5 мм серебро РОЗЕТКИ

Цена:

33 ₽

В наличии: 7172 шт.

Технические характеристики

ШР контакты 1.5 мм серебро розетки

ШР контакты диаметром 1,5 мм с серебряным покрытием используются в разъёмах серии ШР как гнёзда розеток для надёжного электрического соединения. Эти контакты предназначены для цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В и токах до 20 А на контакт.

Основные характеристики

Контакты изготавливают из латуни (например, ЛС59-1) с серебряным покрытием, что обеспечивает низкое переходное сопротивление — не более 0,0025 Ом. Они фиксированные (не извлекаемые), в отличие от больших контактов 5,5 мм и 9 мм. Диаметр 1,5 мм подходит для проводов небольшого сечения в промышленных и железнодорожных системах.

Применение в розетках

В розетках ШР (вилки и розетки кабельные или приборные) такие контакты размещают в корпусах из алюминиевого сплава с изоляцией из карболита. Сочленение резьбовое, поляризация одношпоночная, подходят для внутреннего и наружного монтажа. Серебро повышает проводимость и устойчивость к износу.

Технические параметры

Максимальный ток: 20 А на контакт 1,5 мм.
Напряжение: до 850 В.
Покрытие: серебро (без "Н" в маркировке) или никель.

Эти разъёмы часто применяют в технике Smolensk plant для ж/д оборудования.

Описание

Назначение

ШР контакты диаметром 1,5 мм с серебряным покрытием предназначены для использования в разъёмах серии ШР в качестве гнёзд розеток. Они обеспечивают надёжное электрическое соединение в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В и токах до 20 А на контакт. Такие контакты применяются в промышленных и железнодорожных системах, где требуется стабильная передача сигнала и питания.

Конструктивные особенности

Контакты изготавливаются из латуни, например марки ЛС59-1, с серебряным покрытием. Серебро обеспечивает низкое переходное сопротивление — не более 0,0025 Ом, что улучшает проводимость и повышает устойчивость к износу. Контакты являются фиксированными, то есть не извлекаемыми, в отличие от более крупных контактов диаметром 5,5 мм и 9 мм. Диаметр 1,5 мм оптимален для проводов небольшого сечения.

Применение в розетках

В розетках ШР, будь то кабельные или приборные вилки и розетки, такие контакты устанавливаются в корпусах из алюминиевого сплава с изоляцией из карболита. Сочленение резьбовое, поляризация одношпоночная, что допускает внутренний и наружный монтаж. Благодаря серебряному покрытию контакты подходят для ответственных узлов железнодорожной техники, включая оборудование, связанное с производством Смоленского завода.

Технические параметры

Максимальный ток: 20 А на контакт диаметром 1,5 мм.
Напряжение: до 850 В.
Покрытие: серебро (без буквы Н в маркировке) либо никель.
Материал основы: латунь, например ЛС59-1.
Переходное сопротивление: не более 0,0025 Ом.
Частотный диапазон: до 3 МГц.
Тип контакта: фиксированный, неизвлекаемый.

Совместимость и условия эксплуатации

Контакты предназначены для разъёмов серии ШР и могут использоваться как в кабельных, так и в приборных розетках. Они рассчитаны на работу в цепях постоянного и переменного тока с указанными параметрами напряжения до 850 В и тока до 20 А. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильное и плотное соединение, исключая ошибки при монтаже. Изоляция из карбонита и алюминиевый сплав корпуса позволяют эксплуатировать разъёмы как внутри помещений, так и на открытом воздухе.

Комплектация и артикул

Поставляется как отдельный контакт-гнездо для розеток ШР. Артикул товара: 41112. Категория: ШР. Производитель не указан. Сведения о гарантии, стране производства и наличии уточняйте у продавца.
