Назначение контактов ШР 1.5 мм с никелевым покрытием

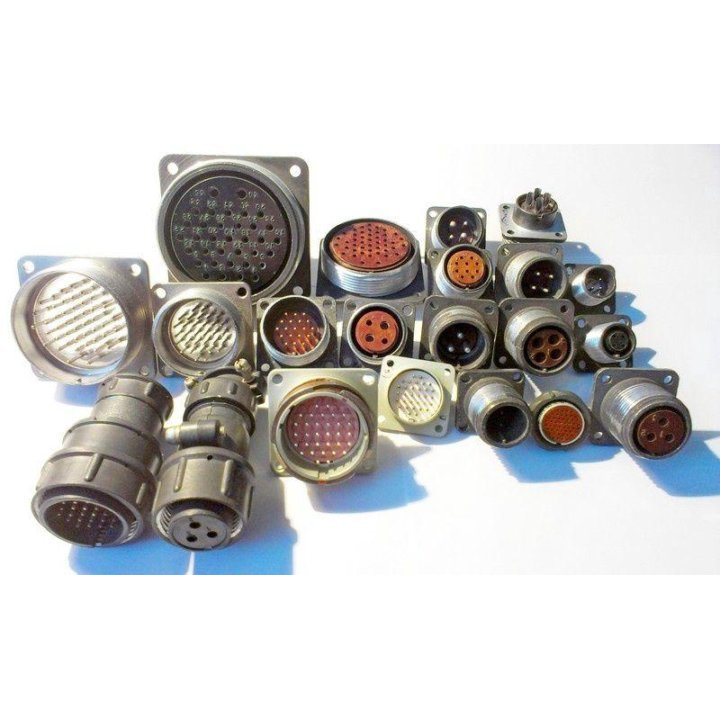

ШР контакты диаметром 1.5 мм с никелевым покрытием предназначены для установки в розеточную часть круглых электрических соединителей серии ШР. Такие розетки применяются в промышленной и аппаратной электротехнике для соединения кабелей и приборов, обеспечивая электрическую стыковку ответных вилок и кабельных сборок.

Контакты этого типа используются в цепях постоянного и переменного тока с амплитудным напряжением до порядка 850 вольт и частотой до 3 мегагерц. Они востребованы в составе экранированных и неэкранированных кабельных линий, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения.

Конструкция и материалы

Контактные гнёзда диаметром 1.5 мм выполняются трубчатыми и оснащаются пружиной-манжетой. Такое решение обеспечивает стабильный электрический контакт и умеренное усилие включения и выключения, что важно при частой коммутации.

Гнёзда обычно изготавливаются из латуни марки ЛС59-1, а пружина — из бронзы марки БрОФ6,5-0,15. Наружное покрытие контактов — никель, который защищает поверхность от коррозии и снижает окисление в процессе эксплуатации.

Роль никелевого покрытия в маркировке ШР

Наличие буквы «Н» в обозначении разъёма (например, ШР-…Н…) указывает на то, что контакты имеют никелевое покрытие. Без буквы «Н» контакты чаще всего имеют серебряное покрытие.

Никелевое покрытие обеспечивает повышенную стойкость к механическим циклам включения и выключения и более высокую долговечность при частых переключениях. При этом переходное сопротивление у никелевых контактов немного выше, чем у серебряных.

Особенности применения и совместимость

• Устанавливаются в розеточных соединителях серии ШР с резьбовым сочленением.
• Имеют однорожковую поляризацию, что исключает неправильную стыковку и удобно для ответственных узлов аппаратуры.
• Подходят для вибрационно-нагруженных соединений благодаря надёжной фиксации и упругой манжете.
• Применяются для монтажа экранированных и неэкранированных кабелей в промышленной электротехнике.
• Рабочий диапазон по напряжению — амплитудное значение до порядка 850 вольт, по частоте — до 3 мегагерц.

Подтверждённые технические сведения

Артикул товара — 41110. Категория — ШР. Производитель в предоставленных данных не указан. Диаметр контакта — 1.5 мм. Покрытие — никель. Тип исполнения — розеточные контакты (гнёзда). Контакты предназначены для круглых электрических соединителей серии ШР.

Комплектация, страна производства, стандарты и гарантийные условия в исходных данных не приведены, поэтому не описываются. Характеристики в системе VirtueMart на момент заполнения отсутствуют.
