Соединители ШР — это цилиндрические низкочастотные штепсельные разъемы ручного соединения, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Конструкция

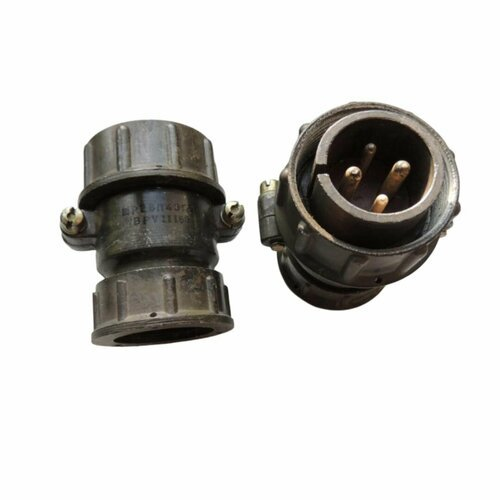

Разъем ШР состоит из двух частей:

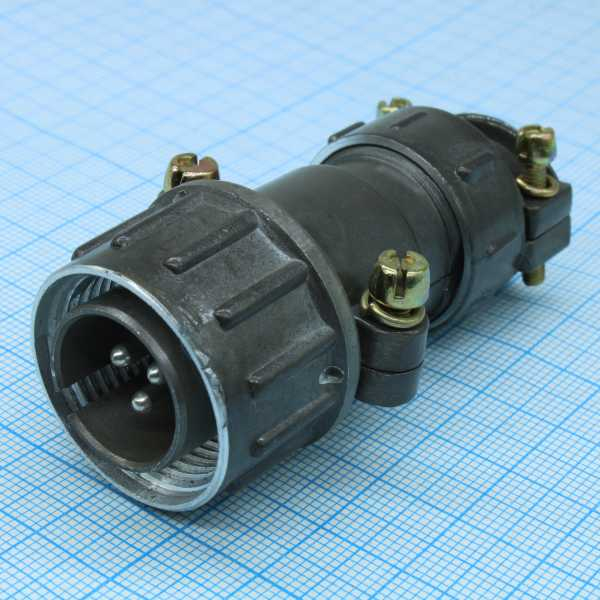

• Вилка — со штыревыми контактами

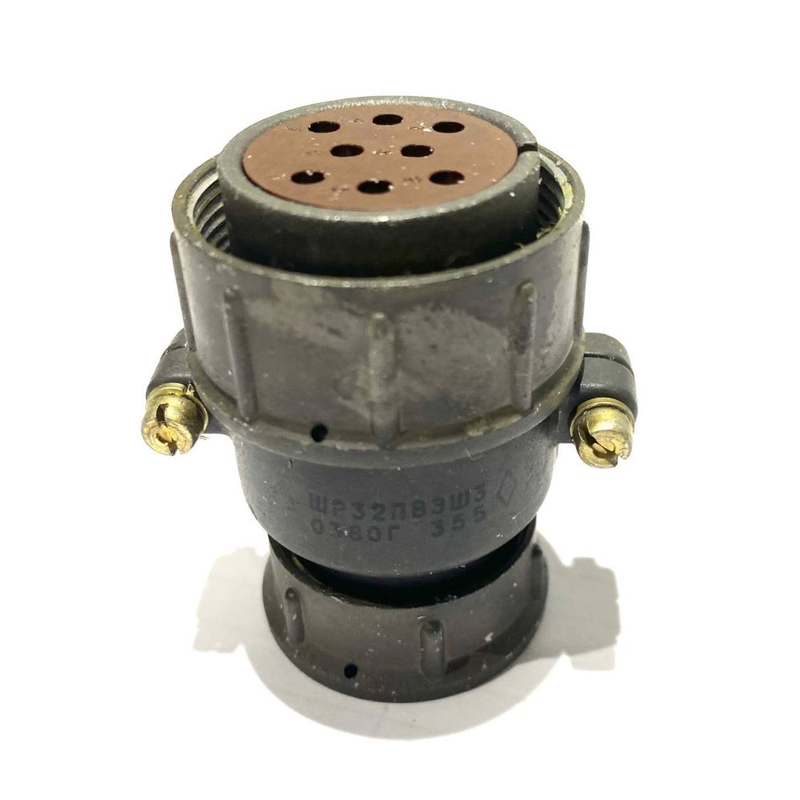

• Розетка — с гнездовыми контактами

Обе части бывают двух типов исполнения:

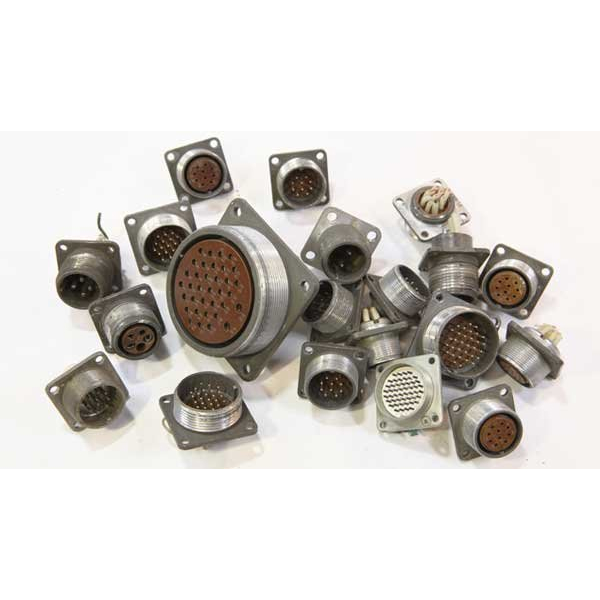

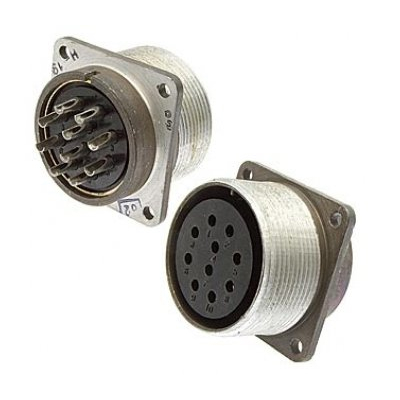

• Блочные (приборные) — для монтажа на корпус оборудования (без патрубка, с прямым или угловым патрубком)

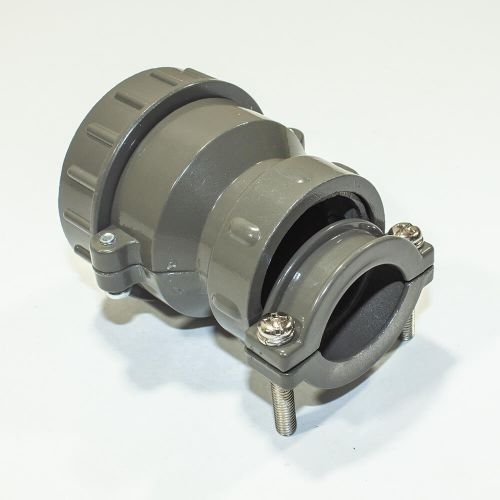

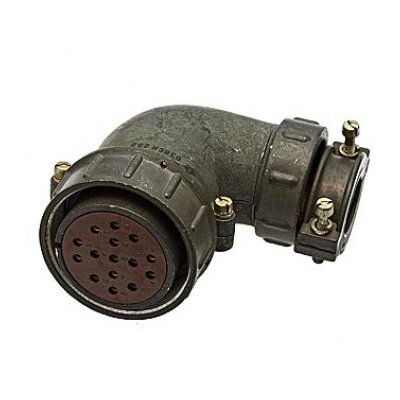

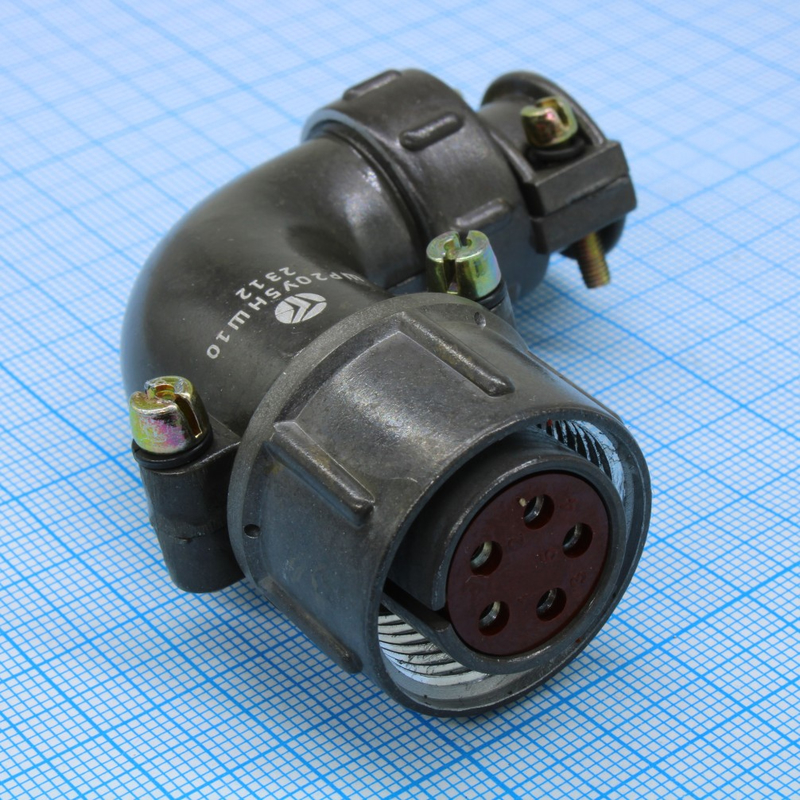

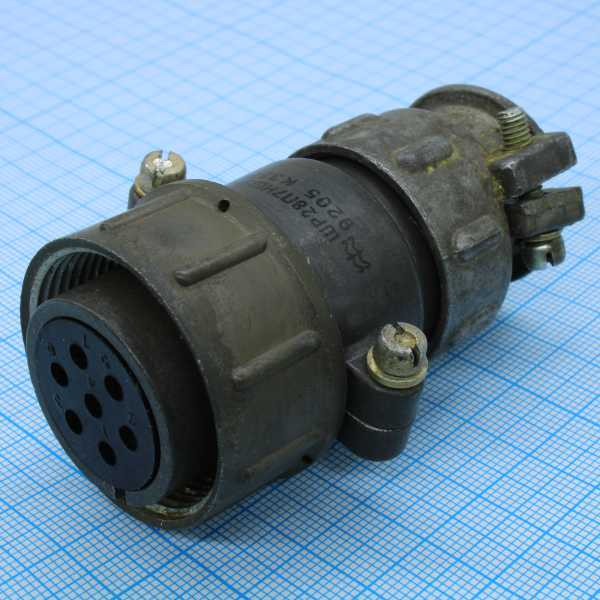

• Кабельные — для подключения кабелей (с прямым или угловым патрубком)

Разъемы подходят для монтажа как с экранированными , так и с неэкранированными кабелями.

Размеры и контакты

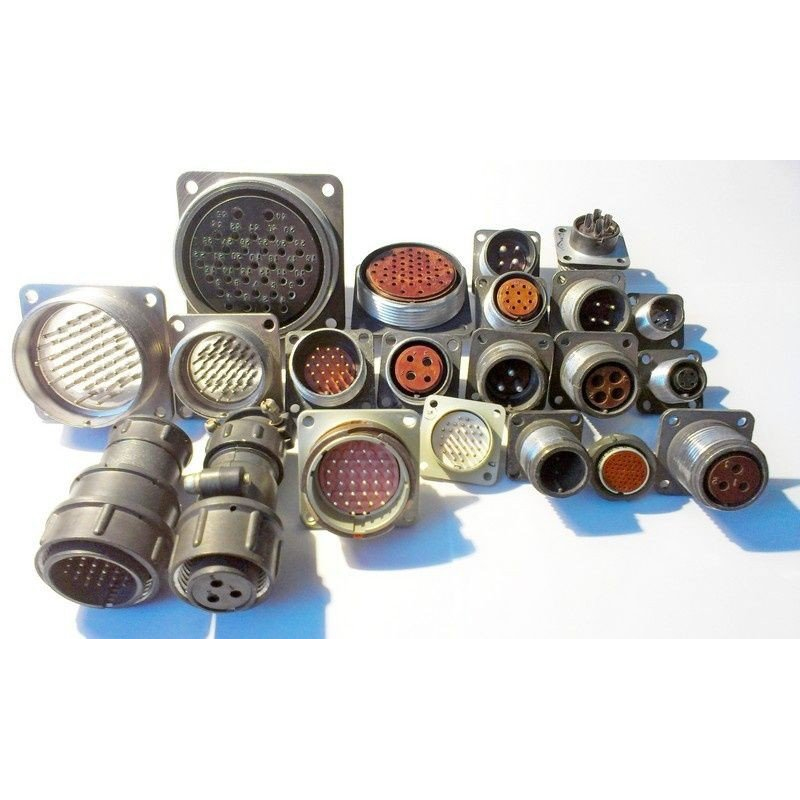

• Условные размеры корпуса : ШР12, ШР16, ШР20, ШР28, ШР32, ШР36, ШР40, ШР48, ШР55 и др.

• Количество контактных пар : от 1 до 47

• Диаметры контактов : 1,5 мм, 2,5 мм, 3,5 мм, 5,5 мм, 9,0 мм (контакты 5,5 мм и 9,0 мм — извлекаемые)

Область применения

• Радиоэлектронная и радиотехническая аппаратура

• Внутренний и наружный монтаж (при защите от пыли и воды)

• Соединение электрических жгутов, стыковка электронных систем и блоков

• Климатическое исполнение УХЛ

Совместимость

Соединители ШР по ТУ НКЦС.434410.504 взаимосочленяемы с:

• ШР по ГЕ0.364.107 ТУ

• 2РТ-А по ГЕ0.364.118 ТУ

• 2РТТ по ГЕ0.364.120 ТУ

Это одни из самых старых отечественных разъемов, которые продолжают выпускаться до сих пор благодаря надежности и универсальности.
