| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
40871РШАВ-20 | Год: 79-83, «1» |  | > 13 шт. | 244 ₽ | ||||
40903РШАГ-20-О импорт |  | > 89 шт. | 260 ₽ | |||||
40923РШАГПР-14-2 | Год: 88 |  | > 199 шт. | 260 ₽ | ||||
40893РШАВПР-14-2 | Год: 79-82 |  | > 37 шт. | 260 ₽ | ||||
40900РШАГ-20-О | Год: без года, «1» |  | > 77 шт. | 325 ₽ | ||||
40901РШАГ-20-О | Год: без года |  | > 16 шт. | 325 ₽ | ||||
40870РШАВ-20 | Год: без года, «1» |  | > 24 шт. | 325 ₽ | ||||
40902РШАГ-20-О | Год: 86-89, «1» |  | > 128 шт. | 325 ₽ | ||||
40882РШАВКП-6-1-0 | Год: 92, «1» |  | > 87 шт. | 325 ₽ | ||||
40867РША.КП-14-1 кожух | Год: 89-92 |  | > 206 шт. | 390 ₽ | ||||
40899РШАГ-20 | Год: 78-89, «1» |  | > 337 шт. | 390 ₽ | ||||
40868РША.КП-14-2 кожух | Год: 86 |  | > 21 шт. | 390 ₽ | ||||
40922РШАГПБ-6-О | Год: 03, «1» |  | > 25 шт. | 390 ₽ | ||||

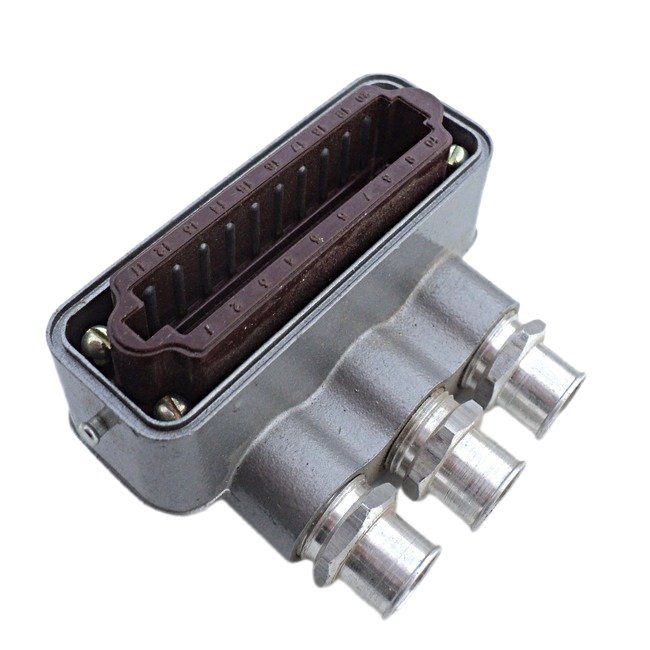

40924РШАГПР-6-1 | Год: 92 |  | > 105 шт. | 390 ₽ | ||||
40896РШАГ-20 | Год: без года, «1» |  | > 94 шт. | 390 ₽ | ||||
40881РШАВКП-6-1 | Год: 78-87, «1» |  | > 238 шт. | 390 ₽ | ||||
40897РШАГ-20 | Год: 91-92, «1» |  | > 160 шт. | 390 ₽ | ||||
40866РША.КП-14-1 кожух | Год: 90, «1» |  | > 866 шт. | 390 ₽ | ||||
40898РШАГ-20 | Год: 80-88, «1» |  | > 233 шт. | 390 ₽ | ||||
20762РШАВ-20 | Год: 2012 |  | > 31 шт. | 400 ₽ | ||||
20767РШАГ-20 | Год: 2012, «5» |  | > 40 шт. | 400 ₽ | ||||
40872РШАВ-20 | Год: 66-89, «1» |  | > 372 шт. | 488 ₽ | ||||
40913РШАГКП-6-1 | Год: 92, «1» |  | > 66 шт. | 488 ₽ | ||||
40914РШАГКП-6-1 | Год: 92, «1» |  | > 22 шт. | 488 ₽ | ||||
40906РШАГКП-14-2 | Год: 89-91, «1» |  | > 217 шт. | 520 ₽ |
Соединители РША — это прямоугольные штепсельные разъемы типа А для ручного соединения, предназначенные для объемного монтажа (внутреннего и наружного) в радиоэлектронной и радиотехнической аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 600 В (не более) |
| Ток на контакт | до 6 А (не более) |
| Сопротивление контактов | не более 0,01 Ом (10 мОм) |
| Сопротивление изоляции | не менее 5000 МОм |
| Электрическая прочность изоляции | не менее 2100 В |
| Максимальное напряжение (ампл.) | до 700 В |
| Срок сохраняемости | не менее 20 лет |
| Гарантия | 2 года |
Конструкция
Количество контактов : 6, 8, 10, 14 или 20
Корпус : полимерный (для внутреннего монтажа) или металлический (для наружного монтажа)
Выводы под кабель : прямые или угловые
Особенность : в конструкции предусмотрены зажимы для улучшения качества соединения
Состоит из : прочного корпуса, контактов, вывода под кабель
Типы исполнений
Разъемы делятся на две основные группы:
РШАВ — вилка (штыревая часть)
РШАГ — розетка (гнездовая часть)
Конструктивные исполнения по типу вывода:
ПБ — приборная часть
КП — кабельная прямая часть
ПР — кабельная проходная часть
КУ — кабельная угловая часть
Расшифровка обозначения
Например, РШАВКП14-2-УВ :
РША — соединитель прямоугольный штепсельный типа А
В — вилка (Г — розетка)
КП — кабельная прямая часть
14 — 14 контактов
2 — количество втулок в корпусе
У — укороченная втулка
В — всеклиматическое исполнение
Область применения
Соединители РША используются в электрических цепях постоянного, переменного и импульсного токов для объемного монтажа в радиоэлектронной аппаратуре общего назначения.
