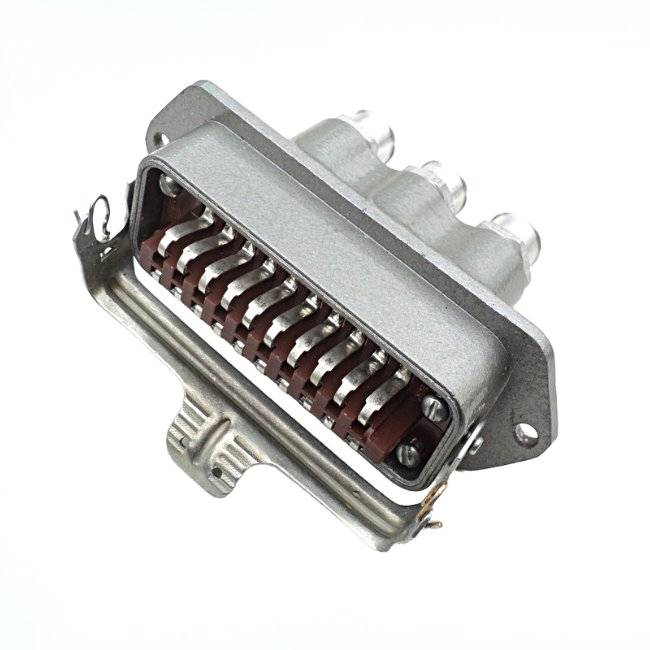

РШАВПР-20-3: проходная кабельная вилка для многоконтактных соединений

РШАВПР-20-3 — прямоугольный низкочастотный штепсельный соединитель типа РША, выполненный в виде кабельной проходной вилки. Разъём рассчитан на организацию надёжных разъёмных соединений в цепях постоянного, переменного и импульсного тока, включая электро- и радиотехническое оборудование.

Маркировка изделия расшифровывается следующим образом: «РША» обозначает соединитель штепсельный прямоугольного типа А, «В» — вилочную часть, «ПР» — кабельное проходное исполнение, «20» — число контактов, а «3» — наличие трёх втулок в корпусе. Такая конструкция удобна при прокладке и фиксации нескольких кабельных жгутов по направлению сочленения разъёма.

Назначение разъёма РШАВПР-20-3

Разъём РШАВПР-20-3 применяется для соединения и разъединения низковольтных электрических цепей в аппаратуре, где требуются:

• передача нескольких сигнальных или силовых линий через единый разъём;

• кабельный монтаж с проходным расположением выводов;

• механическая фиксация соединённых частей;

• удобное обслуживание, диагностика и замена отдельных узлов;

• устойчивость соединения при вибрационных и климатических воздействиях.

Соединители серии РША предназначены для работы в цепях постоянного тока, переменного тока частотой до 3 МГц, а также в импульсных цепях. Для соединения с вилкой используется соответствующая гнездовая часть серии РШАГПР или совместимое исполнение по документации на конкретный комплект.

Основные характеристики

Для варианта РШАВПР-20-3 в справочных данных указаны габаритные параметры: размер a — 97 мм , b — 109 мм , b1 — 97 мм , b2 — 21 мм . Масса составляет около 183 г с заглушками или 163 г без них.

Конструктивные особенности

Ключевая особенность РШАВПР-20-3 — проходной корпус. В отличие от исполнения с одним вводом, он позволяет организовать вывод и закрепление нескольких жгутов, что особенно полезно в шкафах автоматики, блоках управления, измерительных системах и оборудовании с разветвлённой кабельной разводкой.

Корпус разъёма оснащён втулками для фиксации кабелей. Они снижают нагрузку на места пайки контактов, защищают проводники от перегибов и помогают сохранить аккуратную геометрию жгута. В соединителях РША, установленных в корпусах, применяются замки-скобы, препятствующие случайному разъединению вилки и розетки при вибрации или механических воздействиях.

Контактная группа рассчитана на двадцать электрических цепей. Это позволяет использовать разъём как для многоканальной передачи сигналов, так и для комбинированной коммутации управляющих, питающих и контрольных цепей — при условии соблюдения допустимого тока для каждого контакта и требований электрической схемы.

Где используется РШАВПР-20-3

Разъёмы данного типа востребованы в оборудовании, где важны ремонтопригодность, механическая прочность и возможность быстрого отключения кабельного жгута. Типичные области применения:

• промышленная автоматика и системы управления;

• стендовое и контрольно-измерительное оборудование;

• источники питания и силовые шкафы;

• радиотехнические устройства;

• телемеханика и системы сигнализации;

• производственное, транспортное и специальное оборудование;

• модернизация аппаратуры с существующей коммутацией серии РША.

Например, в шкафу управления разъём РШАВПР-20-3 может объединять двадцать цепей датчиков, дискретных сигналов и управления исполнительными устройствами. При обслуживании блока оператор отсоединяет один фиксированный разъём вместо разборки множества отдельных клеммных соединений.

Что учитывать при монтаже

При установке РШАВПР-20-3 важно соблюдать несколько практических правил:

• Подбирать ответную розеточную часть с совместимым числом контактов и конструктивным исполнением.

• Выполнять пайку проводов с контролем качества соединения и без перегрева изолятора контакта.

• Не превышать ток до 6 А на один контакт и рабочее напряжение, установленное технической документацией.

• Распределять проводники по втулкам так, чтобы исключить натяжение, перегибы и передачу механической нагрузки на пайку.

• Проверять фиксацию замков после сочленения вилки с розеткой.

• Перед включением аппаратуры контролировать отсутствие межконтактных замыканий и соответствие нумерации контактов схеме.

РШАВПР-20-3 — это функциональная 20-контактная проходная кабельная вилка для построения разъёмных соединений в низкочастотных электрических цепях. Сочетание многоконтактной компоновки, проходного корпуса с тремя втулками, пайки проводов и механической фиксации делает её практичным решением для промышленного и специализированного электрооборудования.
