Назначение и область применения

РШАВПР-14-2 — это приборно-кабельный соединитель типа РШАВП, предназначенный для соединения и разъединения низкочастотных низковольтных электрических цепей в электро- и радиотехнических устройствах. Изделие применяется в составе оборудования, где требуется надёжная коммутация постоянного, переменного и импульсного тока, включая работу с переменным током частотой до 3 МГц.

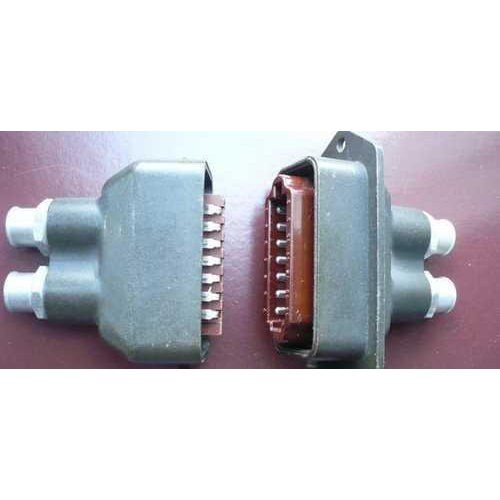

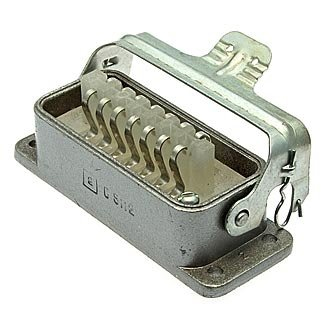

Конструктивно РШАВПР-14-2 представляет собой вилку в проходном кабельном корпусе с двумя втулками. Такое исполнение рассчитано на подключение кабеля и обеспечивает механическую защиту зоны контактного соединения.

Основные технические характеристики

• Число контактов: 14.
• Шаг контактов в ряду: 5,5 мм.
• Шаг между рядами: 13 мм.
• Максимальное рабочее напряжение: до 700 В.
• Рабочий ток на контакт: до 6 А.
• Ток на весь соединитель: до 84 А при равномерной нагрузке.
• Сопротивление контакта: не более 10 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 2100 В.

Указанные параметры определяют область применения РШАВПР-14-2 как соединителя для низковольтных низкочастотных цепей с повышенными требованиями к стабильности контактного сопротивления и изоляционных свойств.

Условия эксплуатации и надёжность

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 200 Гц с ускорением до 10g. Ресурс по количеству сочленений-расчленений составляет до 1000 циклов. Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия и при минимальном давлении 10 в минус двенадцатой степени миллиметра ртутного столба.

Климатическое исполнение — УХЛ или В. Гамма-процентный ресурс наработки — 5000 часов.

Габариты, масса и конструктивные особенности

Габаритные размеры вилки РШАВПР-14-2 — около 97 мм в длину. Масса изделия с заглушкой составляет 127 г, без заглушки — 110 г. Проходной кабельный корпус с двумя втулками упрощает монтаж и обеспечивает механическую защиту кабельных вводов.

Соединитель подходит для цепей постоянного, переменного и импульсного тока. При подборе режимов работы следует ориентироваться на максимальное рабочее напряжение до 700 В и ток на контакт до 6 А.

Применение и совместимость

РШАВПР-14-2 используется в электро- и радиотехнических устройствах как приборно-кабельный соединитель для низкочастотных низковольтных цепей. Благодаря 14 контактам, шагу 5,5 мм в ряду и 13 мм между рядами изделие применимо в многожильных кабельных сборках, где требуется раздельная коммутация цепей постоянного, переменного и импульсного тока.

При эксплуатации важно учитывать температурный диапазон от минус 60 до плюс 85 градусов Цельсия и влажностный режим до 98 процентов при плюс 35 градусах Цельсия. Заявленный ресурс — до 1000 циклов сочленения-расчленения и 5000 часов гамма-процентной наработки — определяет область применения там, где требуется умеренная периодичность подключений и стабильность параметров в течение срока службы.

Ключевые особенности

• Тип: приборно-кабельный соединитель РШАВП.
• Исполнение: вилка в проходном кабельном корпусе с двумя втулками.
• Коммутируемые цепи: постоянный, переменный (до 3 МГц) и импульсный ток.
• Климатическое исполнение: УХЛ или В.
• Год: 79-82.
