Общее описание

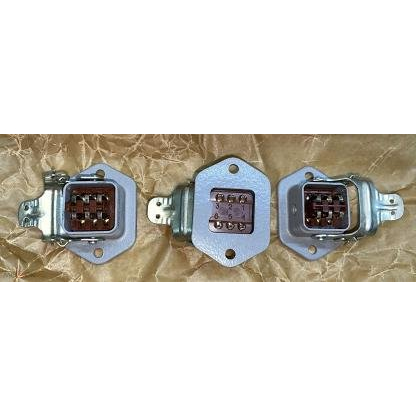

РШАВПБ-6-О «1» — это шестиконтактный прямоугольный штепсельный электрический соединитель приборного типа из ряда РШАВ. Артикул изделия — 40892. Соединитель выполнен в приборном корпусе, предназначенном для объемного монтажа в электро- и радиотехнических устройствах, то есть для установки внутри аппаратуры, где требуется компактное и надежное соединение цепей.

В обозначении изделия буква «О» указывает на оловянно-висмутовое покрытие контактов. Такое покрытие обеспечивает стабильный электрический контакт и хорошую коррозионную стойкость, что важно для длительной эксплуатации соединителя в составе ответственных устройств.

Назначение и условия применения

Соединитель применяется для соединения линий постоянного, переменного и импульсного тока в низковольтных цепях оборудования общепромышленного и радиоэлектронного назначения. Переменный ток — частотой до порядка 3 МГц.

Изделие рассчитано на эксплуатацию в диапазоне температур примерно от минус 60 или минус 65 градусов Цельсия до плюс 85 градусов Цельсия. Это позволяет использовать его в сложных климатических условиях, в том числе в исполнениях УХЛ и В по ГОСТ.

Ключевые технические характеристики

• Количество контактов — 6.
• Максимальное рабочее напряжение (амплитудное значение) — до 600–700 В в зависимости от конкретной приемки и условий нормирования.
• Допустимый рабочий ток на каждый контакт при равномерной нагрузке — до 6 А.
• Суммарный ток по соединителю может достигать порядка 36 А.
• Сопротивление отдельного контакта — не более 10 мОм.

Указанные параметры обеспечивают малые потери при передаче тока и стабильность контактного соединения на протяжении всего срока службы изделия.

Конструкция и эксплуатационные данные

Корпус соединителя приборный, габаритные размеры — около 52 на 39 на 48,5 мм. Шаг контактов в ряду составляет 5,5 мм, расстояние между рядами — 13 мм, что типично для серии РШАВ. Соединитель рассчитан на длительную наработку порядка 5000 часов и имеет значительный срок сохраняемости — до 15–20 лет в зависимости от климатического исполнения.

Приемка и данные о партии

Для данного изделия указана приемка «1». Год выпуска — 89-90. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует.
