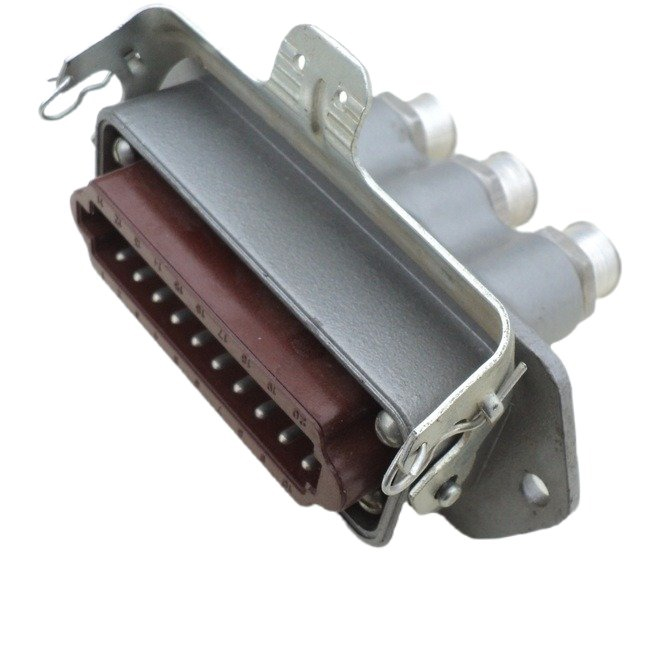

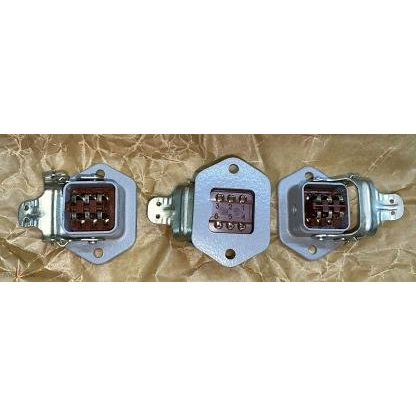

РШАВПБ-6-О 92г

Цена:

195 ₽

В наличии: 23 шт.

Технические характеристики

РШАВПБ-6-О

РШАВПБ-6-О — это 6-контактный прямоугольный штепсельный соединитель типа РШАВ, предназначенный для приборного корпуса. Он используется для соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока в электро- и радиотехнических устройствах.

Основные характеристики

Соединитель выдерживает рабочее напряжение до 700 В и ток до 6 А на контакт (суммарно до 36 А). Сопротивление контактов не превышает 10 мОм, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции — 2100 В. Шаг контактов в ряду составляет 5,5 мм, между рядами — 13 мм; габариты — 52×39×48,5 мм.

Условия эксплуатации

Работает при температуре от -60°C до +85°C, относительной влажности до 98% (при +35°C) и минимальном давлении 1·10^{-12} мм рт. ст. Выдерживает синусоидальную вибрацию 1–200 Гц, наработка на отказ — не менее 5000 часов.

Материалы и исполнение

Штыри контактов вилки выполнены из серебра, «О» в маркировке обозначает покрытие контактов олово-висмутом. Корпус пылебрызгозащищённый (для кабельных версий), масса — 42 г без заглушки или 55 г с ней; климатическое исполнение УХЛ или В. Предназначен для ручного соединения, подходит для внутреннего или наружного монтажа.

Описание

Назначение соединителя РШАВПБ-6-О

РШАВПБ-6-О — это прямоугольный штепсельный соединитель типа РШАВ с шестью контактами, предназначенный для установки на приборный корпус. Изделие применяется для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока в электротехнических и радиотехнических устройствах. Соединение выполняется вручную, что позволяет использовать соединитель как в составе стационарной аппаратуры, так и при монтаже оборудования, требующего периодического подключения и отключения кабельных линий.

Основные технические характеристики

Соединитель рассчитан на рабочее напряжение до 700 В и ток до 6 А на каждый контакт, при этом суммарная токовая нагрузка на все шесть контактов достигает 36 А. Электрические параметры контактной группы обеспечивают стабильную передачу сигнала и питания в широком диапазоне условий.

Сопротивление контактов — не более 10 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность изоляции — 2100 В.
Шаг контактов в ряду — 5,5 мм, между рядами — 13 мм.
Габаритные размеры — 52 на 39 на 48,5 мм.
Масса — 42 г без заглушки и 55 г с заглушкой.

Конструкция и материалы

Штыри контактов вилки изготовлены из серебра, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Буква «О» в маркировке указывает на покрытие контактов олово-висмутом. Корпус кабельных версий выполнен пылебрызгозащищённым. Климатическое исполнение изделия — УХЛ или В, что допускает эксплуатацию в различных макроклиматических районах.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60 °C до плюс 85 °C. Допускается работа при относительной влажности до 98 % при температуре плюс 35 °C и при минимальном давлении 1 на 10 в минус 12 степени мм ртутного столба. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 200 Гц. Наработка на отказ составляет не менее 5000 часов.

Применение и монтаж

РШАВПБ-6-О подходит для внутреннего и наружного монтажа. Благодаря приборному исполнению корпуса соединитель устанавливается непосредственно на шасси или панель устройства, обеспечивая надёжный разъёмный интерфейс между блоками аппаратуры. Область применения охватывает электро- и радиотехнические изделия, где требуется передача сигналов и питающих напряжений по шести независимым цепям с соблюдением заданных параметров по току, напряжению и помехозащищённости.
