Назначение

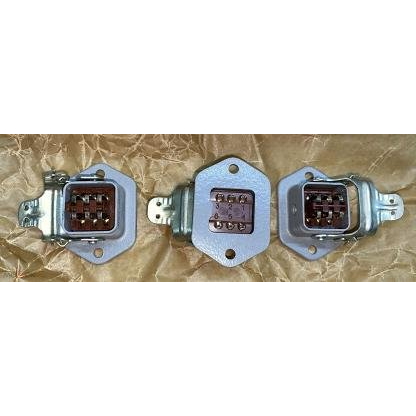

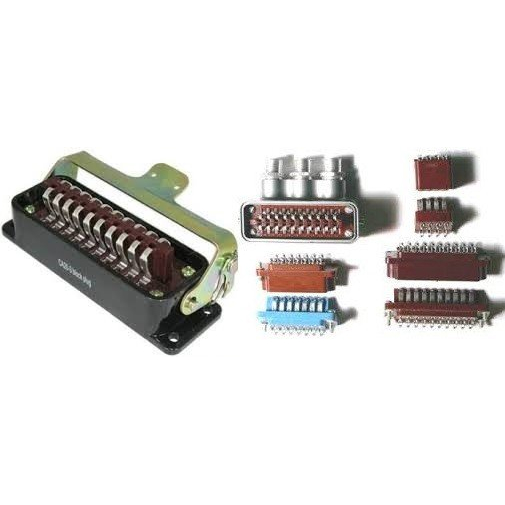

РШАВПБ-6 «1» — это 6-контактный прямоугольный приборный соединитель типа РШАВ, предназначенный для надёжного соединения электрических цепей в промышленном и радиоэлектронном оборудовании. Изделие представляет собой вилку в приборном корпусе и обеспечивает ручное соединение и разъединение цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Соединитель применяется там, где требуется частая коммутация цепей при сохранении стабильного переходного сопротивления и высокой электрической прочности изоляции. Категория РША объединяет приборные соединители, рассчитанные на работу в составе стационарного и переносного оборудования.

Технические характеристики

Габаритные размеры корпуса составляют 52 на 39 на 48,5 мм. Шаг контактов в ряду равен 5,5 мм, между рядами — 13 мм. Контактная система выполнена на штыревых контактах из серебра, что обеспечивает низкое и стабильное переходное сопротивление при многократных сочленениях.

• Номинальное рабочее напряжение: до 700 В.
• Допустимый ток: до 6 А на контакт, суммарно до 36 А.
• Сопротивление контакта: не более 10 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 2100 В.
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
• Климатическое исполнение: УХЛ или В.
• Ресурс: 1000 сочленений, наработка 5000 часов.
• Приемка: «1».
• Год выпуска: 78–80.

Конструктивные особенности

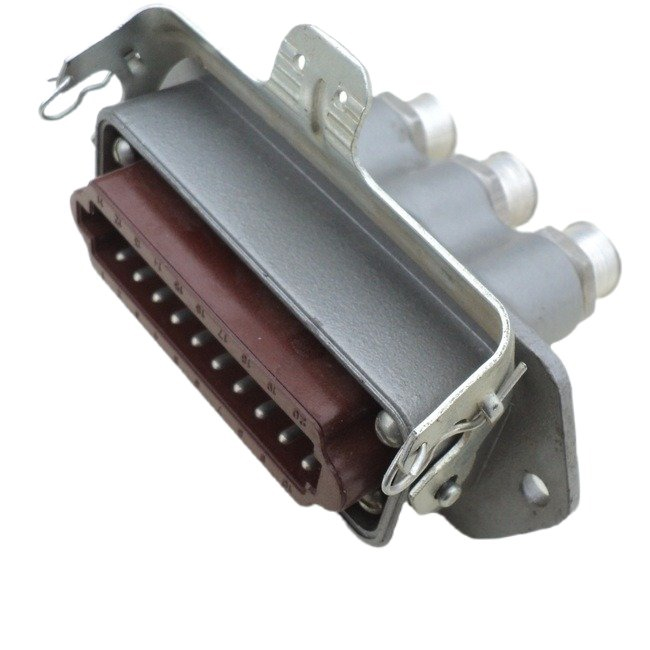

Корпус прибора рассчитан как на внутренний, так и на наружный монтаж. Присоединение проводников выполняется пайкой или обжимом, что позволяет использовать соединитель с проводами различных типов. В кабельных версиях предусмотрена пылебрызгозащита с уплотнителями.

Прямоугольная форма корпуса и фиксированный шаг контактов упрощают ориентирование вилки при сочленении и исключают ошибку подключения при соблюдении схемы распайки.

Применение

РШАВПБ-6 «1» используется в электротехнических устройствах, щитах управления, станках и средствах автоматики для коммутации цепей сечением до 6 мм². Соединитель подходит для цепей постоянного, переменного и импульсного тока в пределах указанных напряжений и токов.

Благодаря широкому температурному диапазону и климатическому исполнению УХЛ или В изделие может эксплуатироваться в составе оборудования, работающего в помещениях с различными условиями окружающей среды. Ресурс в 1000 сочленений делает его пригодным для узлов, где предусмотрены периодические разъёмы и подключения.

Условия эксплуатации

При монтаже следует учитывать суммарный ток по всем шести контактам — он не должен превышать 36 А, а нагрузка на отдельный контакт — 6 А. Электрическая прочность 2100 В и сопротивление изоляции не менее 5000 МОм обеспечивают безопасную работу в цепях с рабочим напряжением до 700 В при соблюдении требований к монтажу и состоянию изоляции.

Артикул изделия — 40890, категория — РША. Название товара — РШАВПБ-6 «1».
