РШАВПБ-6

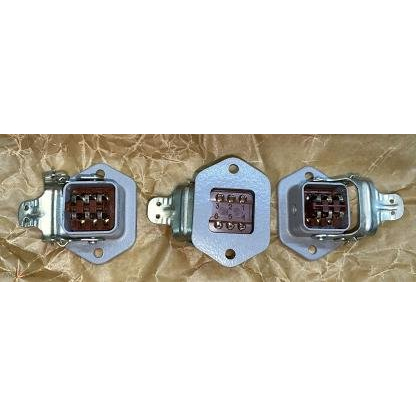

РШАВПБ-6 представляет собой 6-контактный прямоугольный приборный соединитель вилочного типа из серии РШАВ. Он предназначен для надежного соединения электрических цепей в промышленном и радиоэлектронном оборудовании.

Основные характеристики

Соединитель имеет габаритные размеры 52×39×48,5 мм, шаг контактов в ряду — 5,5 мм, между рядами — 13 мм. Максимальное рабочее напряжение достигает 700 В, ток на контакт — до 6 А (общий по соединителю — до 36 А), подходит для цепей постоянного, переменного тока (до 3 МГц) и импульсного.

Сопротивление контакта не превышает 10 мОм, изоляции — не менее 5000 МОм, электрическая прочность — 2100 В. Выдерживает вибрацию 1–200 Гц с ускорением 10g, до 1000 соединений-расчленений, наработку 5000 часов.

Условия эксплуатации

Работает при температурах от -60°C до +85°C (или от -50°C в некоторых вариантах), влажности до 98% при +35°C, минимальном давлении 10^{-12} мм рт. ст. Климатическое исполнение — УХЛ или В, срок сохраняемости 15–20 лет.

Масса — 42 г без заглушки, 55 г с ней; материал штырей — серебро или медь с покрытием.

Применение

Используется для внутреннего или наружного монтажа в приборах, щитах управления, станках. Имеет пылебрызгозащиту в кабельных версиях, способы подключения — пайка или обжим.
