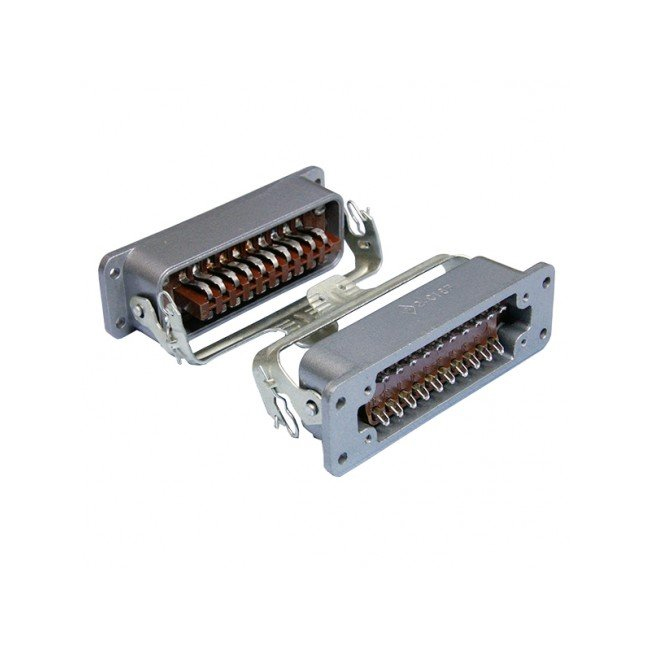

РШАВПБ-20

РШАВПБ-20 представляет собой электрический низкочастотный прямоугольный соединитель приборного типа, предназначенный для надежного соединения в электрических цепях.

Описание

Это вилка блочного (приборного) исполнения с 20 контактами, выполненная в типе А для внутреннего или объемного монтажа на панели оборудования. Корпус изготавливается из металла и крепится винтами М3, способ подключения проводов — пайка. Ответными частями служат кабельные или блочные розетки, такие как РШАГКП-20-3 или РШАГПБ-20, с фиксацией скобой для предотвращения ошибочного соединения.

Технические характеристики

Соединитель рассчитан на рабочий ток 6 А на контакт и максимальное напряжение до 600–700 В (постоянный, переменный ток частотой до 3 МГц или импульсный). Сопротивление контактов не превышает 0,01 Ом, изоляции — не менее 10 ГОм, электрическая прочность — 2100 В.

Условия эксплуатации

Диапазон рабочих температур — от -60 до +85 °C, повышенная влажность до 98% при +40 °C, устойчивость к вибрации (5–200 Гц, 100 м/с²), ударам (до 1500 м/с²). Минимальная наработка — 5000 часов, число сочленений-расчленений — 1000, срок хранения — 15 лет. Используется в промышленном оборудовании, включая регуляторы контактной сварки (РКС-501, РКС-801).
