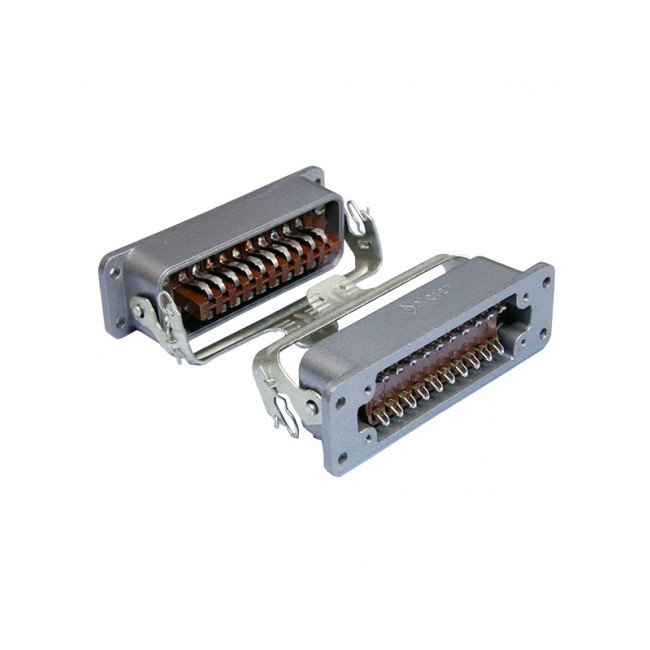

РШАВПБ-20

РШАВПБ‑20 — это 20‑контактный низкочастотный прямоугольный штепсельный разъём типа А, выполненный в виде приборной (блочной) вилки для объемного монтажа. Он предназначен для работы в электрических цепях постоянного, переменного тока (до нескольких мегагерц) и импульсного тока, преимущественно во встраиваемой аппаратуре и регуляторах.

Назначение и применение

РШАВПБ‑20 используется как вилка приборного корпуса, устанавливаемая на заднюю стенку или панель прибора; через неё подключаются кабельные или блочные розетки (например, РШАГКП‑20‑3 или РШАГПБ‑20).
Типично применяется в регуляторах контактной сварки (например, РКС‑501, РКС‑801, РКС‑801М) и другой промышленной аппаратуре, где требуется надежный разъемный соединитель приборного монтажа.

Конструкция и тип корпуса

Корпус разъёма — приборный металлический, рассчитанный на монтаж в стенку прибора с креплением винтами М3.
Разъём выполнен как вилка РША (прямоугольный штепсельный тип А), с 20 контактами, разнесенными в ряду с шагом 5,5 мм и межрядовым расстоянием 13 мм.

Основные электрические параметры

• Количество контактов — 20.

• Рабочее напряжение — до примерно 600–700 В (по разным источникам до 600 В или 700 В).

• Номинальный рабочий ток на контакт — порядка 6 А при равномерной нагрузке.

• Сопротивление контакта — не более около 10 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5–10 ГОм.

Механические и эксплуатационные характеристики

• Механическая прочность — число сочленений‑расчленений до отказа порядка 1000 циклов.

• Минимальная наработка до отказа — около 5000 часов.

• Рабочий диапазон температур — примерно от −60 до +85 °C, допустима повышенная влажность до 98% при температуре до 35–40 °C.

• Разъём выдерживает интенсивную вибрацию и ударные нагрузки, что характерно для промышленной и специальной аппаратуры.
