РШАВПБ-6

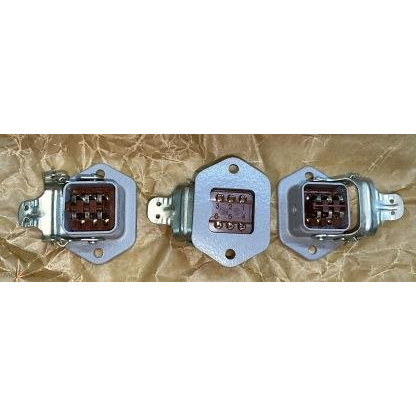

РШАВПБ-6 представляет собой 6-контактный прямоугольный штепсельный соединитель типа РШАВ в приборном корпусе, предназначенный для соединения электрических цепей в электро- и радиотехнических устройствах.

Основные характеристики

Соединитель имеет габаритные размеры 52×39×48,5 мм, шаг контактов в ряду — 5,5 мм, между рядами — 13 мм.
Он рассчитан на рабочий ток до 6 А на контакт (до 36 А суммарно) и напряжение до 700 В, работает с постоянным, переменным током (до 3 МГц) и импульсным.
Сопротивление контакта не превышает 10 мОм, изоляции — не менее 5000 МОм, электрическая прочность — 2100 В.

Условия эксплуатации

Температурный диапазон — от -60°C до +85°C, относительная влажность до 98% при +35°C, климатическое исполнение УХЛ или В.
Выдерживает вибрацию 1–200 Гц с ускорением 10g, не менее 1000 соединений-расчленений и наработку 5000 часов.
Масса — около 42–55 г в зависимости от комплектации.

Применение

Используется для ручного соединения в приборах, часто в кабельных или корпусных вариантах с пылебрызгозащитой.
Материал штырей — серебро (на вилке), подходит для внутреннего или наружного монтажа в промышленном оборудовании.
