РШАВПБ-14: надёжный 14-контактный соединитель для приборных систем

РШАВПБ-14 — приборная вилка прямоугольного типа, предназначенная для создания разъёмных электрических соединений в оборудовании промышленного, измерительного и специального назначения. Соединитель рассчитан на 14 контактов и применяется там, где важны устойчивость контакта, удобство обслуживания и надёжная работа в условиях вибраций, температурных перепадов и высокой влажности.

Назначение РШАВПБ-14

Разъём РШАВПБ-14 относится к соединителям типа РША и используется в цепях постоянного, переменного и импульсного тока. Конструкция обеспечивает удобное подключение и отключение отдельных блоков, приборных панелей, кабельных сборок и модулей без необходимости выполнять повторную пайку всей электрической цепи.

Основные сферы применения:

• приборостроение и контрольно-измерительная аппаратура;

• промышленная автоматика;

• системы управления и сигнализации;

• лабораторные и испытательные стенды;

• электрошкафы, приборные корпуса и специализированные устройства;

• оборудование, эксплуатируемое в климатически сложных условиях.

Ключевые характеристики

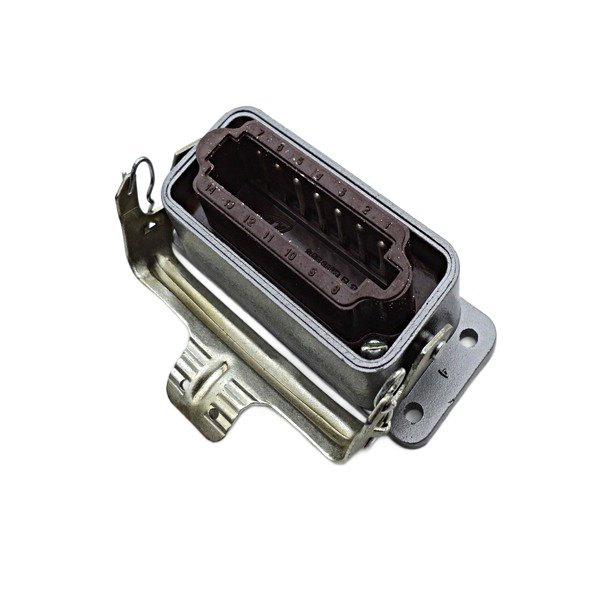

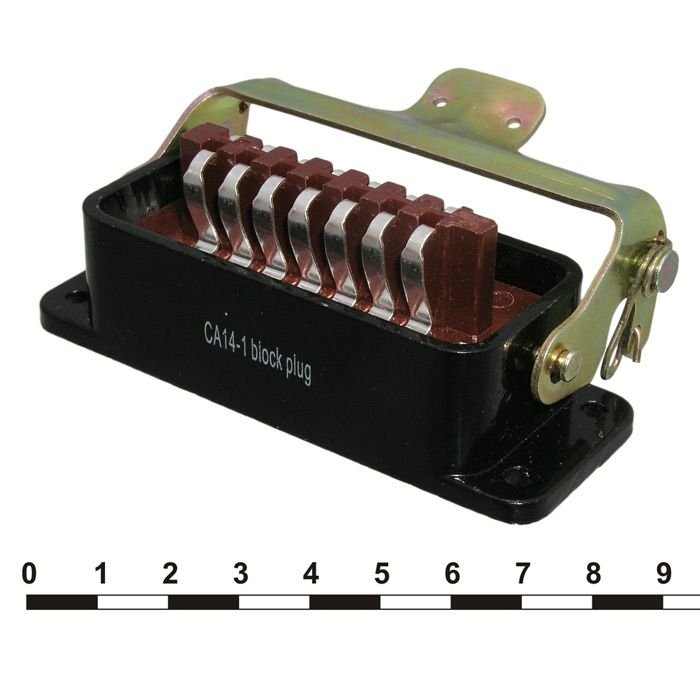

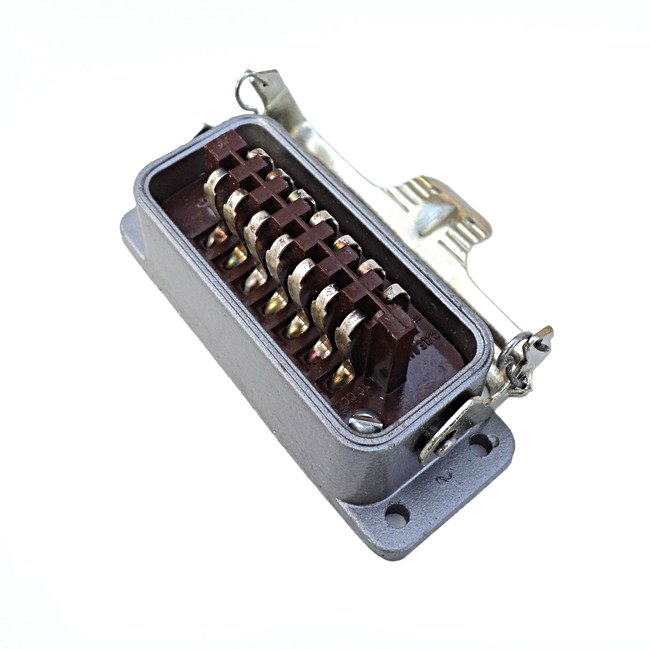

РШАВПБ-14 представляет собой 14-контактную приборную вилку. Контакты расположены в несколько рядов, что позволяет разместить значительное число электрических цепей при сравнительно компактных габаритах корпуса. Шаг контактов в ряду составляет 5,5 мм, а расстояние между рядами — 13 мм.

Для исполнения РШАВПБ-14 в технических описаниях указываются параметры нагрузки до 6 А на контакт и рабочее напряжение, зависящее от конкретного исполнения и нормативной документации; при подборе важно сверять маркировку, ТУ и условия эксплуатации конкретного изделия.

Конструкция и монтаж

Буква «В» в обозначении РШАВПБ указывает на вилочную часть соединителя, а «ПБ» обычно связывают с приборным исполнением. Такой разъём рассчитан на установку в корпус оборудования и последующее сопряжение с ответной частью. В зависимости от комплектации соединитель может использоваться с элементами, повышающими защиту подключения от пыли и брызг.

Контактные элементы могут иметь серебряное покрытие, которое способствует снижению переходного сопротивления и повышает стабильность электрического контакта. Для электрического подключения традиционно используется пайка, а механическая фиксация выполняется через монтажные отверстия корпуса.

Преимущества использования

Главное достоинство РШАВПБ-14 — сочетание многоконтактной компоновки и эксплуатационной устойчивости. Разъём помогает организовать аккуратное и обслуживаемое соединение нескольких цепей в одном узле.

К его практическим преимуществам относятся:

• 14 независимых контактных позиций для питания, сигналов и управляющих линий;

• способность работать с постоянным, переменным и импульсным током;

• низкое переходное сопротивление контактов;

• устойчивость к вибрационным нагрузкам;

• широкий температурный диапазон;

• длительный срок сохраняемости и ресурс многократных соединений;

• удобство для ремонта, диагностики и замены приборных блоков.

На что обратить внимание

Перед применением РШАВПБ-14 необходимо проверить полную маркировку конкретной модификации, соответствие ответной части, способ монтажа, расположение контактов и электрические нагрузки по каждой цепи. Особенно важно не превышать допустимый ток на один контакт и учитывать суммарную нагрузку соединителя, поскольку равномерное распределение токов влияет на надёжность работы разъёмного соединения.

РШАВПБ-14 остаётся востребованным решением для оборудования, где требуется компактный, ремонтопригодный и устойчивый к внешним воздействиям 14-контактный приборный разъём.
