РШАВПБ-6: шестиконтактный разъём для надёжной коммутации оборудования

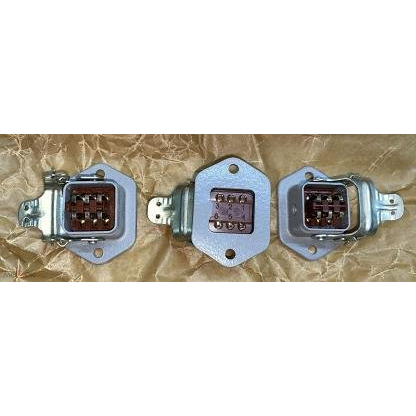

РШАВПБ-6 — приборная вилка прямоугольного штепсельного соединителя типа А, рассчитанная на подключение шести электрических контактов. Разъём применяется в радиоэлектронной, измерительной и промышленной аппаратуре, где важны устойчивое соединение, удобство монтажа и работа в сложных условиях эксплуатации.

Назначение РШАВПБ-6

Разъём РШАВПБ-6 предназначен для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Он используется при объёмном монтаже и подходит для устройств специального и общего назначения, включая системы автоматики, средства связи, приборные комплексы, оборудование управления и различные электронные модули.

Маркировка РШАВПБ-6 указывает на принадлежность изделия к серии прямоугольных штепсельных соединителей типа А. Исполнение «ПБ» применяется в качестве приборной вилки, устанавливаемой на аппаратуре и работающей совместно с ответной частью разъёма.

Основные характеристики

Ключевая особенность РШАВПБ-6 — наличие шести контактов, позволяющих одновременно передавать питание и сигналы между функциональными узлами оборудования. Для серии указываются следующие параметры:

Точные параметры следует сверять с конструкторской документацией и обозначением конкретного исполнения: в разных источниках встречаются отличия по предельно допустимому напряжению и отдельным условиям приёмки.

Конструктивные особенности

РШАВПБ-6 относится к разъёмам ручного сочленения. Приборное исполнение удобно для установки на панели, корпусе устройства или монтажной поверхности. Металлический корпус, замковые элементы и крепление кабеля помогают поддерживать механическую прочность соединения и снижают риск случайного размыкания при эксплуатации.

Контактная группа рассчитана на стабильную передачу электрического сигнала при многократных подключениях. Низкое переходное сопротивление контактов важно для уменьшения потерь в цепи и сохранения надёжности соединения, особенно в оборудовании с постоянной вибрационной или температурной нагрузкой.

Где применяется разъём

РШАВПБ-6 может использоваться в следующих направлениях:

• Промышленная автоматика и шкафы управления.

• Контрольно-измерительные приборы и испытательные стенды.

• Радиоэлектронная аппаратура.

• Системы связи и сигнализации.

• Электротехнические установки с разъёмным подключением модулей.

• Оборудование, эксплуатируемое при вибрации, перепадах температур и высокой влажности.

Разъём рассчитан на эксплуатацию в климатических исполнениях УХЛ и В; для него приводятся показатели устойчивости к вибрации в диапазоне 1–200 Гц и к относительной влажности до 98% при +35 °C.

Что учитывать при монтаже

При установке РШАВПБ-6 важно подобрать совместимую ответную часть, проверить распиновку и не превышать допустимую нагрузку на каждый контакт. Нагрузка должна распределяться равномерно, а проводники и крепёж — соответствовать условиям вибрации, температуры и требуемой электрической изоляции.

Например, если разъём используется для питания нескольких цепей и передачи управляющих сигналов, целесообразно заранее разделить силовые и сигнальные контакты в монтажной документации. Это упрощает обслуживание оборудования и уменьшает вероятность ошибок при подключении.

РШАВПБ-6 остаётся практичным решением для аппаратуры, которой требуется компактный шестиконтактный разъём с устойчивой фиксацией, механической прочностью и рассчитанной работой в цепях постоянного, переменного и импульсного тока.
