РШАВКУ-20-1: 20-контактный угловой кабельный разъём для надёжных электрических соединений

РШАВКУ-20-1 — низкочастотный прямоугольный электрический соединитель серии РША, рассчитанный на создание разъёмных соединений в цепях постоянного, переменного и импульсного тока. Исполнение с угловым кабельным корпусом удобно для монтажа жгутов в условиях ограниченного пространства, когда прямой вывод кабеля невозможен или нежелателен.

Разъём применяется в радиоэлектронной, приборостроительной, промышленной и специальной аппаратуре, где важны стабильность контактирования, механическая прочность и удобство обслуживания кабельных соединений. РШАВКУ-20-1 предназначен для внутреннего и наружного монтажа в составе оборудования при соблюдении требований нормативной документации.

Назначение разъёма РШАВКУ-20-1

Основная задача РШАВКУ-20-1 — соединение и разъединение многопроводных электрических цепей. Конструкция на 20 контактов позволяет передавать питание, управляющие сигналы и дискретные цепи через единый компактный интерфейс.

Маркировка изделия указывает на его ключевые особенности:

• РША — серия прямоугольных низкочастотных соединителей объёмного монтажа.

• В — вилка, то есть часть соединителя со штыревыми контактами.

• К — кабельное исполнение.

• У — угловой корпус, обеспечивающий вывод кабеля под углом к оси сочленения.

• 20 — число контактов.

• 1 — вариант исполнения в пределах типоразмера.

Угловая компоновка особенно полезна в шкафах автоматики, блоках управления, приборных отсеках, стойках и других узлах с плотным размещением аппаратуры. Кабельный жгут при этом можно направить вдоль корпуса изделия, уменьшая изгиб проводов и нагрузку на места пайки.

Основные характеристики

РШАВКУ-20-1 относится к нормальногабаритным соединителям для низкочастотных цепей. По данным для серии РША, изделие допускает работу с постоянным током, переменным током частотой до 3 МГц и импульсными сигналами при рабочем напряжении до 600 В.

Характеристики по току, напряжению, сопротивлению контактов и условиям эксплуатации следует проверять по действующим техническим условиям и документации на конкретную партию изделия, поскольку параметры могут зависеть от исполнения, климатической категории и требований проекта.

Особенности конструкции

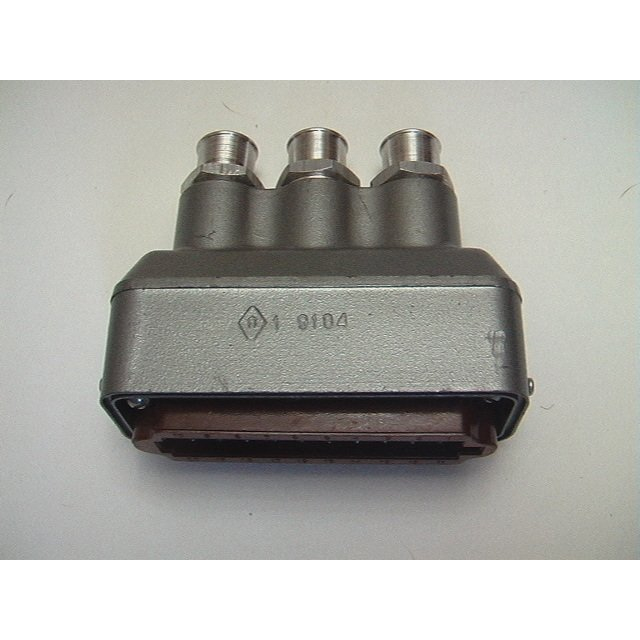

Конструктивно РШАВКУ-20-1 представляет собой кабельную вилку в угловом корпусе. Контакты предназначены для пайки проводников, поэтому при монтаже особое значение имеют правильный выбор сечения провода, качество зачистки и пайки, отсутствие перегрева контактных элементов, а также механическая разгрузка кабельного жгута.

Для соединителей РША характерны контакты с покрытием из серебра либо олово-висмута. Такое решение направлено на снижение переходного сопротивления и повышение стабильности электрического контакта при многократных соединениях. Корпусные варианты серии могут оснащаться элементами фиксации, предотвращающими самопроизвольное расцепление соединённых частей при вибрации и эксплуатации оборудования.

В зависимости от применяемой ответной части разъём образует разъёмное соединение типа «вилка—розетка». При проектировании необходимо контролировать совместимость не только по количеству контактов, но и по типу корпуса, варианту монтажа, расположению ключей, способу фиксации и требованиям к кабельному вводу.

Области применения

РШАВКУ-20-1 может использоваться в оборудовании, где требуется вывести до двадцати независимых цепей через один разъёмный узел:

• системы промышленной автоматики и управления;

• измерительные комплексы и испытательные стенды;

• электрораспределительные и приборные шкафы;

• устройства связи и радиоэлектронная аппаратура;

• бортовые, транспортные и специализированные системы;

• технологическое оборудование с заменяемыми блоками и кабельными жгутами;

• средства контроля, сигнализации и телемеханики.

Разъём удобен для модульной аппаратуры: при техническом обслуживании блок или кабельный жгут можно отсоединить без демонтажа отдельных проводов с клемм или печатных плат.

Что учитывать при монтаже

При использовании РШАВКУ-20-1 важно не рассматривать предельные паспортные параметры как автоматически допустимые для каждой схемы. Распределение нагрузки по контактам, температура внутри корпуса, качество пайки, сечение и длина проводников влияют на фактический тепловой режим.

Рекомендуется соблюдать следующие условия:

• не превышать допустимый ток на каждом отдельном контакте;

• учитывать суммарную токовую нагрузку соединителя и нагрев в плотном жгуте;

• применять провод с изоляцией, соответствующей напряжению и температуре эксплуатации;

• выполнять пайку по утверждённой технологии, не допуская затекания припоя в зону контакта;

• исключать натяжение, перекручивание и резкие перегибы кабеля у корпуса;

• проверять надёжность фиксации сочленённых частей;

• контролировать соответствие вилки и ответной розетки по исполнению и документации.

РШАВКУ-20-1 остаётся практичным решением для многоконтактных соединений в аппаратуре, где необходимы угловой кабельный вывод, ремонтопригодность и стабильные электрические параметры. Двадцать контактов, монтаж пайкой и конструкция для работы в промышленном температурном диапазоне делают этот разъём подходящим для ответственных кабельных интерфейсов.
