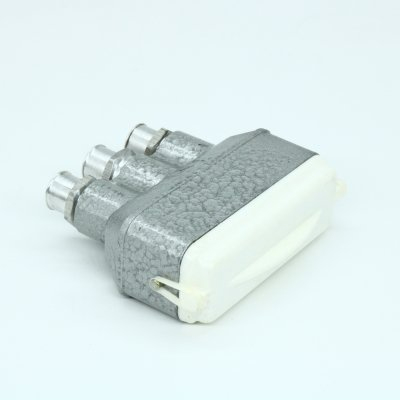

РШАВКП-20-3-О «1» — кабельная вилка прямоугольного соединителя типа А из серии РШАВ, предназначенная для соединения и разъединения низкочастотных электрических цепей в электро- и радиотехнических устройствах. Артикул — 40880, категория — РША.

Назначение и область применения

Изделие применяется для коммутации низкочастотных электрических цепей в составе электро- и радиотехнической аппаратуры. Вилка работает с постоянным током, переменным током с частотой до 3 МГц и импульсным током. Конструкция рассчитана на объемный монтаж, что позволяет использовать её в блоках и стойках, где требуется компактное размещение соединителя.

Корпус оснащён тремя втулками для ввода кабеля, что даёт возможность подключения нескольких кабельных линий к одному соединителю. Замок-скоба обеспечивает механическую фиксацию сочленённого положения вилки с ответной частью и предотвращает самопроизвольное разъединение при вибрации и ударах.

Технические характеристики

• Количество контактов — 20.
• Рабочий ток на контакт — 6 А.
• Максимальное напряжение — до 600 В.
• Сопротивление контактов — не более 10 мОм (0,01 Ом).
• Сопротивление изоляции — не менее 5000 МОм (10 ГОм).
• Электрическая прочность — не менее 2100 В.
• Наработка до отказа — минимум 5000 часов.
• Число сочленений-расчленений — 1000 циклов.
• Габаритные размеры — 89 на 87 на 31,5 мм (возможен близкий вариант 87 на 32,5 на 89 мм).

Перечисленные параметры определяют применимость вилки в цепях с умеренными токами и напряжениями, где требуется стабильное переходное сопротивление контактов и высокая изоляционная способность.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1·10⁻¹² мм ртутного столба.

Вилка устойчива к синусоидальной вибрации в диапазоне 1–200 Гц с ускорением 100 метров на секунду в квадрате, а также к ударам с ускорением до 1500 метров на секунду в квадрате. Климатическое исполнение — УХЛ с сохраняемостью 20 лет либо В с сохраняемостью 15 лет. Покрытие контактов — олово-висмут.

Приёмка и исполнение

Приёмка — «1». В характеристиках VirtueMart указан год: 90.95. Вилка выпускается под наименованием РШАВКП-20-3-О «1» и предназначена для эксплуатации в составе ответных частей серии РШАВ.

Комплектация и особенности конструкции

Вилка имеет прямоугольный корпус типа А с замком-скобой. Три втулки для ввода кабеля упрощают разделку и подключение многожильных кабелей. Контактная группа рассчитана на 20 цепей, что позволяет передавать сигналы и питание одновременно.

Соединитель подходит для применения в устройствах, где необходимы стойкость к широкому диапазону температур, повышенной влажности, вибрациям и ударам. Совокупность характеристик делает вилку пригодной для ответственных низкочастотных цепей в аппаратуре, эксплуатируемой в сложных климатических условиях.
